মূল গ্রহণ: ক্লাস 5 কন্ডাক্টর, আইইসি 60228 দ্বারা সংজ্ঞায়িত, হল সূক্ষ্ম স্ট্র্যান্ডেড নমনীয় কন্ডাক্টর যা এক্সটেনশন লিড, কন্ট্রোল প্যানেল এবং শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এই নির্দেশিকায় প্রযুক্তিগত বৈশিষ্ট্য, ক্লাস 2-এর সাথে তুলনা, এবং কীভাবে আপনার প্রকল্পের জন্য সঠিক কন্ডাক্টর নির্বাচন করবেন তা কভার করে।

বৈদ্যুতিক প্রকৌশল এবং তারের উত্পাদন জগতে, "নমনীয়তা" শুধুমাত্র একটি শারীরিক বৈশিষ্ট্য নয় - এটি একটি কঠোরভাবে সংজ্ঞায়িত প্রযুক্তিগত বিভাগ। আপনি যদি কখনও একটি শক্ত পাওয়ার ক্যাবল বনাম একটি নমনীয়, সহজে বাঁকানো কন্ট্রোল ওয়্যার পরিচালনা করে থাকেন তবে আপনি কন্ডাক্টর ক্লাসের মধ্যে পার্থক্যটি নিজেই অনুভব করেছেন।

এই স্পেসিফিকেশনগুলির বেশিরভাগই আন্তর্জাতিক মান দ্বারা পরিচালিত হয় IEC 60228 . এই গাইড একটি গভীর ডুব লাগে ক্লাস 5 কন্ডাক্টর — নমনীয় অ্যাপ্লিকেশনের জন্য শিল্প মান — নির্মাণ প্রয়োজনীয়তা, বৈদ্যুতিক সীমা, এবং বাস্তব-বিশ্ব ব্যবহারের ক্ষেত্রে কভার করে।

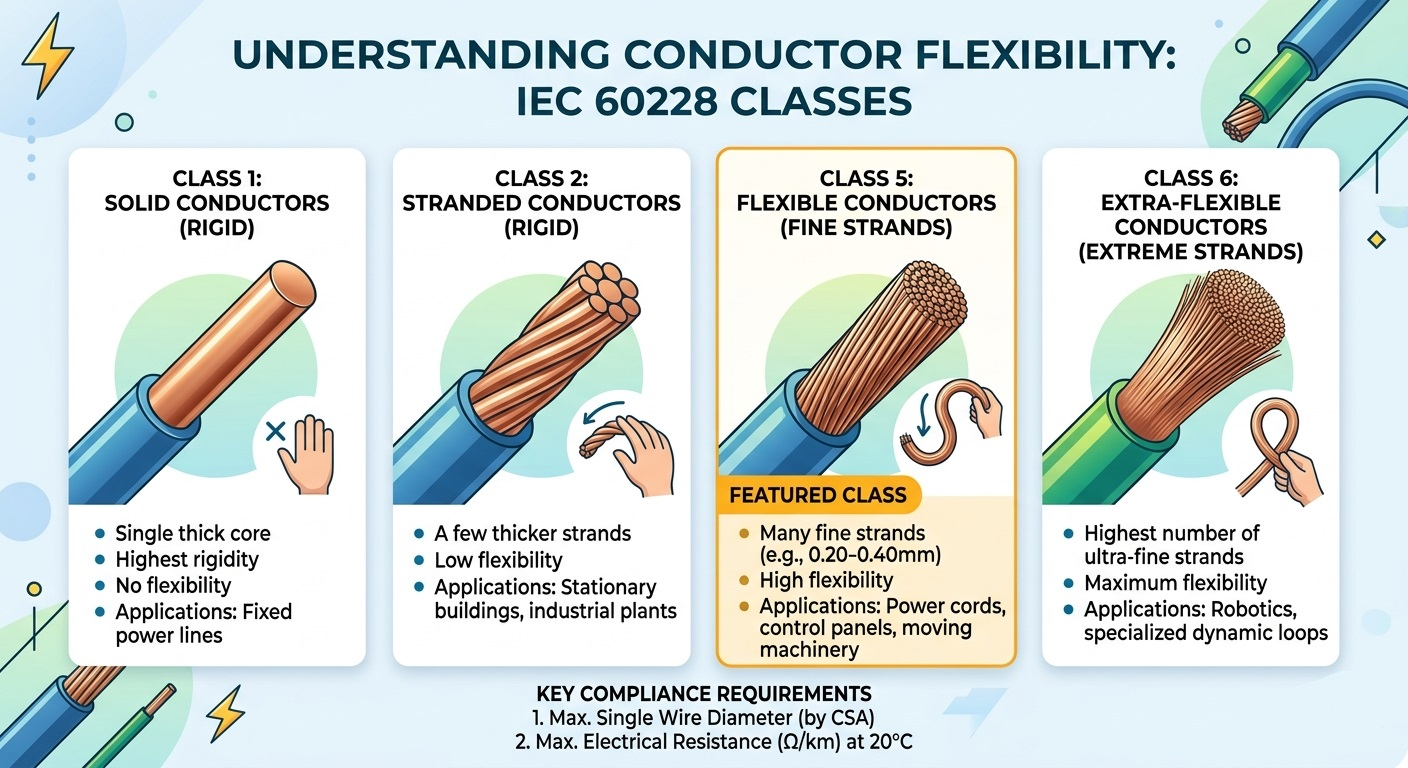

IEC 60228 কন্ডাক্টর ক্লাসিফিকেশন ফ্রেমওয়ার্ক বোঝা

IEC 60228 (এবং এর ব্রিটিশ সমতুল্য BS EN 60228) নির্মাণ এবং নমনীয়তার উপর ভিত্তি করে কন্ডাক্টরকে চারটি প্রধান শ্রেণীতে শ্রেণীবদ্ধ করে। সঠিক পণ্য নির্বাচনের জন্য ক্লাস 5 এই অনুক্রমের কোথায় বসে তা বোঝা অপরিহার্য:

কোন কন্ডাক্টরকে "ক্লাস 5" করে? প্রযুক্তিগত বিশেষ উল্লেখ

একটি ক্লাস 5 কন্ডাক্টরে নমনীয়তা অর্জনের জন্য একসাথে আটকে থাকা একাধিক সূক্ষ্ম তামার তার থাকে। সাধারণ অনুমানের বিপরীতে, IEC 60228 করে না কঠোরভাবে strands মোট সংখ্যা নির্ধারণ. পরিবর্তে, স্ট্যান্ডার্ড ম্যান্ডেট দুটি প্রাথমিক মেট্রিক্সের সাথে সম্মতি:

1. স্বতন্ত্র তারের সর্বোচ্চ ব্যাস

কন্ডাক্টর প্রকৃতভাবে নমনীয় থাকে তা নিশ্চিত করার জন্য, IEC 60228 প্রতিটি পৃথক স্ট্র্যান্ডের ব্যাসের উপর একটি কঠোর উচ্চ সীমা সেট করে। পাতলা স্ট্র্যান্ডগুলি আরও সহজে বাঁকে, বারবার ফ্লেক্সিং চক্রে ধাতব ক্লান্তি হ্রাস করে। স্ট্যান্ডার্ড থেকে প্রতিনিধি উদাহরণ অন্তর্ভুক্ত:

• 75 মিমি² কন্ডাক্টর → সর্বাধিক পৃথক তারের ব্যাস: 0.21 মিমি
• 5 মিমি² কন্ডাক্টর → সর্বোচ্চ পৃথক তারের ব্যাস: 0.26 মিমি
• 10 মিমি² কন্ডাক্টর → সর্বোচ্চ পৃথক তারের ব্যাস: 0.41 মিমি
• 35 মিমি² কন্ডাক্টর → সর্বাধিক পৃথক তারের ব্যাস: 0.41 মিমি

2. সর্বোচ্চ বৈদ্যুতিক প্রতিরোধ 20°C

বৈদ্যুতিক প্রতিরোধের সংজ্ঞায়িত কর্মক্ষমতা মানদণ্ড. সমাপ্ত ক্লাস 5 কন্ডাক্টরের মোট রোধ অবশ্যই IEC 60228 রেজিস্ট্যান্স টেবিলে 20°C এ পরিমাপ করা মানের থেকে বেশি হওয়া উচিত নয়। এই নিয়মটি প্রস্তুতকারকদের ডিজাইনের নমনীয়তার অনুমতি দেয়: যদি একজন প্রস্তুতকারক সর্বোচ্চ 0.21 মিমি তারের পরিবর্তে 0.20 মিমি তার ব্যবহার করে, তবে এটি গ্রহণযোগ্য — যদি সমাপ্ত কন্ডাক্টর এখনও প্রতিরোধের সীমা পূরণ করে।

এই দুই-প্যারামিটার পদ্ধতি (তারের ব্যাস প্রতিরোধ) নিশ্চিত করে যে ক্লাস 5 কন্ডাক্টর উভয়ই শারীরিকভাবে নমনীয় এবং বৈদ্যুতিকভাবে দক্ষ, উত্পাদন প্রক্রিয়ার অতিরিক্ত নির্দিষ্ট না করেই।

ক্লাস 5 বনাম ক্লাস 2 কন্ডাক্টর: মূল পার্থক্য

বৈদ্যুতিক প্রকৌশলীরা প্রায়শই ক্লাস 2 এবং ক্লাস 5 কন্ডাক্টরের মধ্যে পছন্দের মুখোমুখি হন। সিদ্ধান্ত নির্ভর করে তারের একটি নির্দিষ্ট ইনস্টলেশন বা একটি মোবাইল/নমনীয় অ্যাপ্লিকেশনে থাকবে কিনা। এখানে একটি সরাসরি তুলনা:

IEC 60228 ক্লাস 5 কন্ডাক্টরের মূল আবেদন

যেহেতু ক্লাস 5 কন্ডাক্টররা ফ্র্যাকচার ছাড়াই মাঝারি কম্পন এবং বারবার বাঁক সহ্য করতে পারে, সেগুলি বিস্তৃত শিল্প জুড়ে নির্দিষ্ট করা হয়েছে:

• নমনীয় কর্ড এবং এক্সটেনশন লিড: গৃহস্থালীর যন্ত্রপাতি, পাওয়ার টুলস এবং বহনযোগ্য সরঞ্জাম যেখানে তারগুলি অবশ্যই কয়েল করা, আনকোয়েল করা এবং নিয়মিতভাবে স্থানান্তরিত করা আবশ্যক।
• ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল: কোণার চারপাশে এবং তারের নালীগুলির মাধ্যমে আঁটসাঁট রাউটিং করার জন্য কেবলমাত্র সূক্ষ্ম-অচল কন্ডাক্টরের সাহায্যে বাঁক ব্যাসার্ধ অর্জন করা প্রয়োজন।
• স্বয়ংচালিত ওয়্যারিং harnesses: ক্রমাগত ইঞ্জিন কম্পন এবং তাপমাত্রা সাইক্লিং কন্ডাক্টর চাহিদা যা যানবাহনের পরিষেবা জীবনের উপর ধাতব ক্লান্তি প্রতিরোধ করে।
• সামুদ্রিক এবং অফশোর ইনস্টলেশন: তরঙ্গ থেকে ধ্রুবক চলাচল, সীমাবদ্ধ স্থানের সাথে মিলিত, ক্লাস 5 কে অনবোর্ড পাওয়ার ডিস্ট্রিবিউশনের জন্য পছন্দের পছন্দ করে তোলে।
• রোবোটিক্স এবং অটোমেশন: আর্টিকুলেটেড রোবট অস্ত্রের তারের প্রয়োজন যা ব্যর্থতা ছাড়াই প্রতিদিন হাজার হাজার বার ফ্লেক্স করে — ক্লাস 5 মাঝারি-ফ্লেক্স অ্যাপ্লিকেশনের জন্য এই চ্যালেঞ্জটি পূরণ করে (হাই-ফ্লেক্সের জন্য ক্লাস 6)।

কেন আপনার প্রকল্পের জন্য IEC 60228 ক্লাস 5 বিষয়গুলি নির্দিষ্ট করা

আইইসি 60228 ক্লাস 5 এর মতো একটি স্বীকৃত মান উল্লেখ না করে "নমনীয়" হিসাবে বিপণন করা একটি কেবল নির্বাচন করা উল্লেখযোগ্য ঝুঁকির পরিচয় দেয়। এই স্ট্যান্ডার্ডের সাথে সম্মতি তিনটি কংক্রিট গ্যারান্টি প্রদান করে:

• নিরাপত্তা: প্রতিরোধের সীমা নিশ্চিত করে যে কন্ডাক্টর রেট করা বর্তমানের অধীনে অতিরিক্ত গরম না করে, নিরোধক অবক্ষয় এবং সম্ভাব্য আগুনের ঝুঁকি প্রতিরোধ করে।
• সামঞ্জস্যতা: প্রমিত সর্বোচ্চ তারের ব্যাস নিশ্চিত করে যে কন্ডাক্টর সঠিকভাবে স্ট্যান্ডার্ড লগ, ফেরুলস এবং টার্মিনাল ব্লকে কোন পরিবর্তনের প্রয়োজন ছাড়াই ফিট করে।
• দীর্ঘায়ু: সূক্ষ্ম স্ট্র্যান্ডিং বারবার ফ্লেক্সিংয়ের সময় ধাতব ক্লান্তি প্রতিরোধ করে, অ-সম্মত বিকল্পগুলির তুলনায় তারের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে।

আন্তর্জাতিকভাবে তারের সোর্সিং করার সময়, IEC 60228 সার্টিফিকেশন নিয়ন্ত্রক অনুমোদনকেও সহজ করে, কারণ মানটি EU (BS EN 60228), অস্ট্রেলিয়া (AS/NZS 1125) এবং অন্যান্য অনেক বাজারে গৃহীত বা স্বীকৃত।

ক্লাস 5 কন্ডাক্টর সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ক্লাস 5 কি নমনীয় তারের মতো?

ঠিক না। "নমনীয় তারের" একটি বিস্তৃত বাণিজ্যিক শব্দ। ক্লাস 5 হল একটি নির্দিষ্ট IEC 60228 পরিবাহী শ্রেণীবিভাগ যা পরিমাপযোগ্য প্রযুক্তিগত প্রয়োজনীয়তা রয়েছে। ক্লাস 5 স্পেসিফিকেশন পূরণ না করে একটি তারের নমনীয় হিসাবে বিপণন করা যেতে পারে।

ক্লাস 5 কন্ডাক্টর কি বাইরে ব্যবহার করা যেতে পারে?

ক্লাস 5 শুধুমাত্র কন্ডাক্টর নির্মাণকে বোঝায়, সামগ্রিক তারের রেটিং নয়। একটি তারের বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত কিনা তা নির্ভর করে নিরোধক এবং জ্যাকেট সামগ্রীর উপর (যেমন, UV-প্রতিরোধী PVC, XLPE)। সর্বদা সম্পূর্ণ তারের স্পেসিফিকেশন পরীক্ষা করুন, শুধু কন্ডাক্টর ক্লাস নয়।

ক্লাস 5 এবং ক্লাস 6 এর মধ্যে পার্থক্য কী?

উভয়ই নমনীয় কন্ডাক্টর ক্লাস। ক্লাস 6 আরও সূক্ষ্ম স্ট্র্যান্ড ব্যবহার করে, যার ফলে বৃহত্তর নমনীয়তা এবং একটি শক্ত ন্যূনতম বাঁক ব্যাসার্ধ। ক্লাস 6 অত্যন্ত গতিশীল অ্যাপ্লিকেশনের জন্য নির্দিষ্ট করা হয়েছে যেমন ড্র্যাগ চেইনে ক্রমাগত ফ্লেক্সিং, যখন ক্লাস 5 মাঝারি-ফ্লেক্স পরিস্থিতিতে কভার করে।

আপনার আবেদনের জন্য সঠিক কন্ডাক্টর নির্বাচন করতে সাহায্য প্রয়োজন?

আমাদের ইঞ্জিনিয়ারিং টিম শিল্প, সামুদ্রিক, স্বয়ংচালিত এবং বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য IEC 60228-সঙ্গী কন্ডাক্টর এবং তারগুলিতে বিশেষজ্ঞ। আপনার প্রকল্পে উচ্চ-কম্পন পরিবেশ বা স্ট্যান্ডার্ড স্থির ইনস্টলেশন জড়িত কিনা, আমরা বিস্তারিত প্রযুক্তিগত বৈশিষ্ট্য এবং প্রতিযোগিতামূলক উদ্ধৃতি প্রদান করি।

আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে আজই আমাদের সাথে যোগাযোগ করুন৷৷
