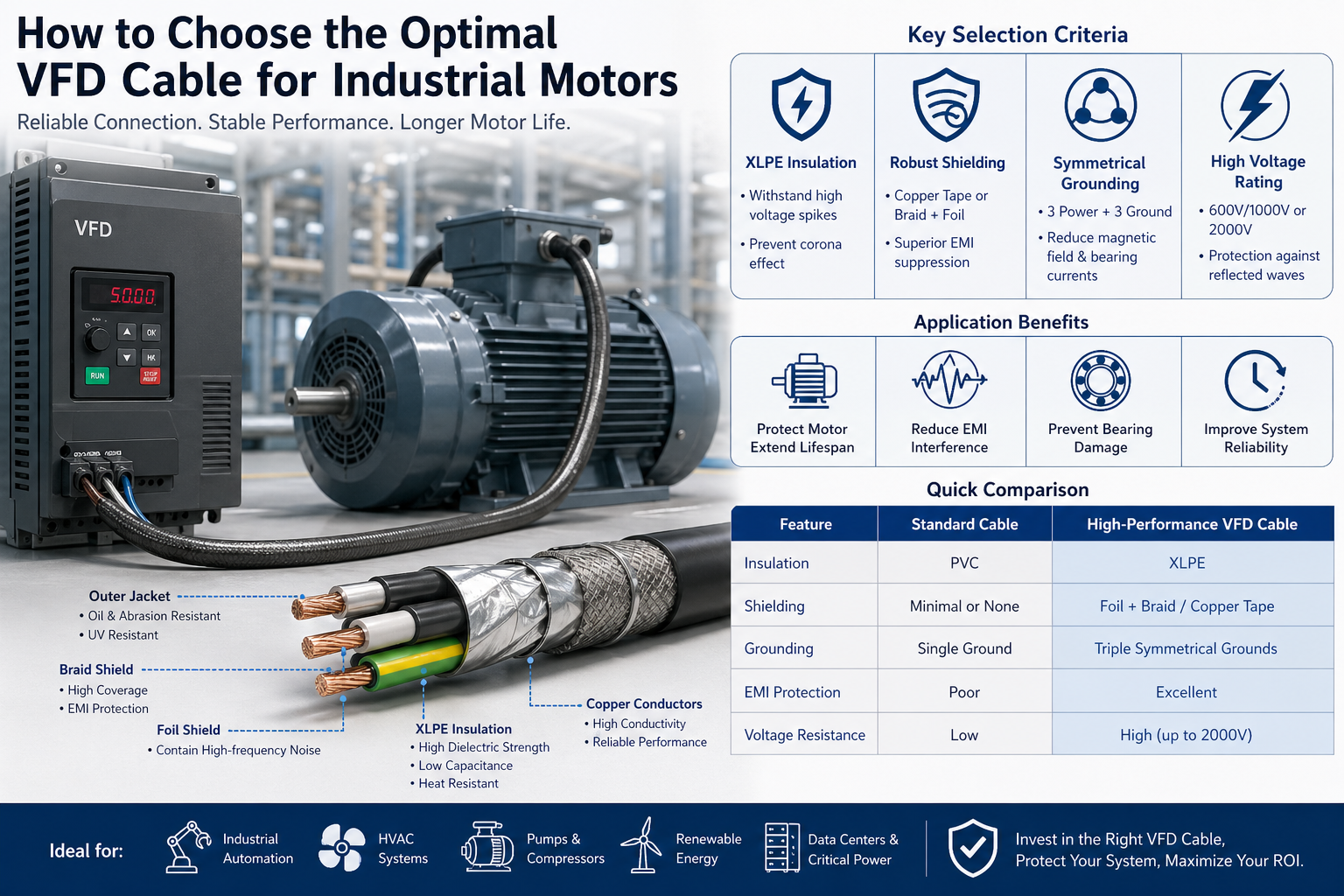

কিভাবে শিল্প মোটর জন্য সর্বোত্তম VFD কেবল চয়ন করুন

আধুনিক শিল্প ব্যবস্থায়, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) এবং একটি বৈদ্যুতিক মোটরের মধ্যে সংযোগ সবচেয়ে বৈদ্যুতিকভাবে আক্রমনাত্মক পরিবেশের একটি প্রতিনিধিত্ব করে। উচ্চ সুইচিং ফ্রিকোয়েন্সি, ভোল্টেজ স্পাইক এবং ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) তারের উপর চরম চাপ সৃষ্টি করে।

একটি অনুপযুক্ত তারের নির্বাচন শুধুমাত্র একটি ছোটখাট নকশা ত্রুটি নয় - এর ফলে হতে পারে:

• অকাল মোটর নিরোধক ব্যর্থতা
• বিপথগামী স্রোত দ্বারা সৃষ্ট ক্ষতি বহন
• বর্ধিত ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI)
• অপরিকল্পিত ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ

সিস্টেমের নির্ভরযোগ্যতা, নিরাপত্তা এবং দীর্ঘমেয়াদী কর্মক্ষমতার জন্য একটি সঠিকভাবে প্রকৌশলী VFD কেবল গুরুত্বপূর্ণ।

1. ভিএফডি অপারেটিং এনভায়রনমেন্ট বোঝা

প্রথাগত বিদ্যুৎ সরবরাহের বিপরীতে, ভিএফডিগুলি মোটর গতি নিয়ন্ত্রণ করতে পালস প্রস্থ মডুলেশন (PWM) ব্যবহার করে। এটি একটি অ-সাইনোসয়েডাল তরঙ্গরূপ তৈরি করে:

• উচ্চ ডিভি/ডিটি (ভোল্টেজ পরিবর্তনের হার)
• প্রতিফলিত তরঙ্গ ওভারভোল্টেজ (বিশেষ করে দীর্ঘ তারের রানে)
• কমন-মোড ভোল্টেজ এবং প্রবাহিত স্রোত

কেন স্ট্যান্ডার্ড ক্যাবল ব্যর্থ হয়

সাধারণ-উদ্দেশ্যের তারগুলি যেমন THHN বা মৌলিক পিভিসি-অন্তরক তারগুলি এই অবস্থার জন্য ডিজাইন করা হয় না। সময়ের সাথে সাথে, তারা অনুভব করতে পারে:

• করোনা স্রাবের কারণে নিরোধক ক্ষয়
• অত্যধিক তাপ বিল্ডআপ
• ইএমআই লিকেজ কাছাকাছি ইন্সট্রুমেন্টেশনকে প্রভাবিত করছে

ফলাফল: হ্রাস মোটর জীবন এবং অস্থির সিস্টেম কর্মক্ষমতা.

2. VFD কেবলগুলির জন্য মূল নির্বাচনের মানদণ্ড

A. নিরোধক প্রকার: উচ্চ-ফ্রিকোয়েন্সি স্থিতিশীলতার জন্য এক্সএলপিই

ইনসুলেশন সিস্টেম বৈদ্যুতিক চাপের বিরুদ্ধে প্রতিরক্ষার প্রথম লাইন।

প্রস্তাবিত: ক্রস-লিঙ্কড পলিথিন (XLPE)

প্রযুক্তিগত সুবিধা:

• ভোল্টেজ স্পাইক সহ্য করার জন্য উচ্চ অস্তরক শক্তি
• কম অস্তরক ক্ষতি এবং ক্যাপাসিট্যান্স
• উচ্চতর তাপীয় রেটিং (সাধারণত 90°C–125°C)
• করোনা নিঃসরণে শক্তিশালী প্রতিরোধ ক্ষমতা

PVC-এর তুলনায়, XLPE উচ্চ-ফ্রিকোয়েন্সি পরিবেশে নিরোধক দীর্ঘায়ু উল্লেখযোগ্যভাবে উন্নত করে।

B. EMI নিয়ন্ত্রণের জন্য উন্নত শিল্ডিং

EMI দমন VFD অ্যাপ্লিকেশনের সবচেয়ে গুরুত্বপূর্ণ প্রয়োজনীয়তাগুলির মধ্যে একটি।

সঠিক শিল্ডিং ছাড়া, ইলেক্ট্রোম্যাগনেটিক শব্দ করতে পারে:

• পিএলসি, সেন্সর এবং যোগাযোগ ব্যবস্থায় হস্তক্ষেপ করে
• মিথ্যা সংকেত এবং অপারেশনাল ত্রুটির কারণ
• নিয়ন্ত্রিত পরিবেশে সম্মতি ঝুঁকি বাড়ান

প্রস্তাবিত শিল্ডিং স্ট্রাকচার:

• কপার টেপ শিল্ড

• উচ্চ-ফ্রিকোয়েন্সি শব্দ ধারণ করার জন্য চমৎকার
• কম প্রতিবন্ধকতা গ্রাউন্ডিং পাথ প্রদান করে
  • ফয়েল বিনুনি ঢাল
• কভারেজ ≥85%
• উচ্চ শিল্ডিং কার্যকারিতার সাথে নমনীয়তাকে একত্রিত করে

মূল ফাংশন:

একটি ভাল-পরিকল্পিত ঢাল এটি নিশ্চিত করে সাধারণ-মোড কারেন্ট তারের মাধ্যমে ফিরে আসে , মোটর বিয়ারিং ক্ষতি করার পরিবর্তে.

C. সিমেট্রিকাল গ্রাউন্ডিং ডিজাইন

তারের জ্যামিতি সরাসরি বৈদ্যুতিক কর্মক্ষমতা প্রভাবিত করে।

সর্বোত্তম অনুশীলন কনফিগারেশন:

• 3 ফেজ কন্ডাক্টর
• 3 প্রতিসম অবস্থানে স্থল কন্ডাক্টর

কর্মক্ষমতা সুবিধা:

• ইলেক্ট্রোম্যাগনেটিক ফিল্ড নির্গমন হ্রাস করে
• স্থল বর্তমান বন্টন ভারসাম্য
• শ্যাফ্ট ভোল্টেজ এবং ভারবহন স্রোত কমিয়ে দেয়

এই নকশা বিশেষ করে গুরুত্বপূর্ণ মাঝারি- এবং উচ্চ-হর্সপাওয়ার মোটর .

D. ভোল্টেজ রেটিং এবং প্রতিফলিত তরঙ্গ সুরক্ষা

প্রতিফলিত তরঙ্গের ঘটনার কারণে, মোটর টার্মিনালগুলিতে ভোল্টেজের শিখর পৌঁছাতে পারে নামমাত্র ভোল্টেজের 2-3 গুণ .

প্রস্তাবিত রেটিং:

• মান শিল্প সিস্টেমের জন্য 600V / 1000V
• 2000V এর জন্য:

• দীর্ঘ তারের রান
• উচ্চ সুইচিং ফ্রিকোয়েন্সি ড্রাইভ
• সমালোচনামূলক অ্যাপ্লিকেশন

ইঞ্জিনিয়ারিং অন্তর্দৃষ্টি:
উচ্চ ভোল্টেজ-রেটেড ইনসুলেশন সিস্টেম একটি নিরাপত্তা মার্জিন প্রদান করে যা ব্যর্থতার ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।

3. তারের আকার এবং ইনস্টলেশন বিবেচনা

প্রশস্ততা এবং তাপ ব্যবস্থাপনা

সঠিক কন্ডাক্টর সাইজিং বিবেচনা করা আবশ্যক:

• মোটর ফুল লোড অ্যাম্পস (এফএলএ)
• পরিবেষ্টিত তাপমাত্রা
• ইনস্টলেশন পদ্ধতি (ট্রে, নালী, খোলা বায়ু)
• তারের গ্রুপিং এবং derating কারণ

অনুপযুক্ত মাপ অত্যধিক গরম হতে পারে এবং তারের জীবনকাল হ্রাস করতে পারে।

নমনীয়তা এবং যান্ত্রিক কর্মক্ষমতা

গতিশীল পরিবেশে, যেমন:

• রোবোটিক্স
• স্বয়ংক্রিয় উত্পাদন লাইন
• চলন্ত যন্ত্রপাতি

উচ্চ-ফ্লেক্স VFD কেবল ব্যবহার করুন ক্রমাগত গতি এবং নমন চক্র জন্য পরিকল্পিত.

পরিবেশগত প্রতিরোধ

শিল্প পরিবেশ কঠোর এবং অপ্রত্যাশিত হতে পারে।

প্রস্তাবিত জ্যাকেট উপকরণ:

• TPE (থার্মোপ্লাস্টিক ইলাস্টোমার):

• চমৎকার তেল, ঘর্ষণ, এবং রাসায়নিক প্রতিরোধের
• শিল্প এবং কঠোর পরিবেশের জন্য আদর্শ
  • বিশেষায়িত পিভিসি:
• সাশ্রয়ী
• সাধারণ শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত

অতিরিক্ত সুরক্ষা উপাদান:

• UV প্রতিরোধের (বাইরের ইনস্টলেশন)
• আর্দ্রতা এবং জল প্রবেশ সুরক্ষা
• কুল্যান্ট এবং শিল্প রাসায়নিক প্রতিরোধের

4. সম্মতি এবং মান (গ্লোবাল প্রজেক্টের জন্য গুরুত্বপূর্ণ)

আন্তর্জাতিক প্রকল্পের জন্য VFD তারগুলি নির্বাচন করার সময়, সম্মতি অপরিহার্য।

বিবেচনা করার জন্য সাধারণ মান:

• UL (উত্তর আমেরিকা)
• IEC / EN মান (ইউরোপ)
• RoHS এবং REACH (পরিবেশগত সম্মতি)

সঙ্গতিপূর্ণ তারগুলি নির্বাচন নিশ্চিত করে:

• সহজ প্রকল্প অনুমোদন
• আইনগত এবং অপারেশনাল ঝুঁকি হ্রাস
• বৈশ্বিক বাজারের সাথে সামঞ্জস্য

5. দ্রুত তুলনা: স্ট্যান্ডার্ড কেবল বনাম VFD কেবল

বৈশিষ্ট্য	স্ট্যান্ডার্ড কেবল	উচ্চ-পারফরম্যান্স VFD কেবল
নিরোধক	PVC	XLPE
শিল্ডিং	ন্যূনতম / কোনটি নয়	ফয়েল বিনুনি / কপার টেপ
গ্রাউন্ডিং	একক	সিমেট্রিকাল মাল্টি-গ্রাউন্ড
ইএমআই নিয়ন্ত্রণ	দরিদ্র	চমৎকার
ভোল্টেজ প্রতিরোধ	কম	উচ্চ (2000V পর্যন্ত)

6. আবেদনের পরিস্থিতি

উচ্চ-পারফরম্যান্স VFD তারগুলি ব্যাপকভাবে ব্যবহৃত হয়:

• শিল্প অটোমেশন সিস্টেম
• পরিবর্তনশীল গতির ড্রাইভ সহ HVAC সিস্টেম
• পাম্প এবং কম্প্রেসার সিস্টেম
• ডেটা সেন্টার এবং ক্রিটিক্যাল পাওয়ার সিস্টেম
• নবায়নযোগ্য শক্তি ব্যবস্থা (বায়ু, সৌর)

এই পরিবেশের প্রতিটি প্রয়োজন স্থিতিশীল, কম শব্দ, এবং উচ্চ নির্ভরযোগ্যতা পাওয়ার ট্রান্সমিশন .

7. উপসংহার: একটি কৌশলগত বিনিয়োগ, শুধু একটি উপাদান নয়

সঠিক VFD কেবল নির্বাচন করা কেবলমাত্র একটি প্রযুক্তিগত স্পেসিফিকেশন সিদ্ধান্ত নয় - এটি সিস্টেমের নির্ভরযোগ্যতার একটি দীর্ঘমেয়াদী বিনিয়োগ।

যদিও উচ্চ-পারফরম্যান্স VFD তারগুলির প্রাথমিক খরচ বেশি হতে পারে, তারা সরবরাহ করে:

• হ্রাস রক্ষণাবেক্ষণ এবং ডাউনটাইম
• বর্ধিত মোটর এবং সরঞ্জাম জীবনকাল
• উন্নত ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC)
• মালিকানার মোট খরচ কম (TCO)

চূড়ান্ত অন্তর্দৃষ্টি:
একটি ভাল-নির্বাচিত VFD কেবল আপনার ড্রাইভ এবং মোটরের মধ্যে একটি প্রতিরক্ষামূলক বাধা হিসাবে কাজ করে, যা সমগ্র সিস্টেমের জীবনচক্র জুড়ে দক্ষ, স্থিতিশীল এবং হস্তক্ষেপ-মুক্ত অপারেশন নিশ্চিত করে৷
