স্ট্রাকচারাল প্যারামিটার
| কন্ডাক্টর | কিউ / টিসি / বেয়ার কিউ / নমনীয় স্ট্র্যান্ডেড কিউ |
| অন্তরণ | পিভিসি / এক্সএলপিই / পিই / এলএসজেডএইচ |
| ফিলার | পিপি দড়ি / LSZH ফিলার / তুলো সুতা |
| টেপিং | CPP টেপ / PET টেপ / অ বোনা ফ্যাব্রিক |
| খাপ | PVC/PE/LSZH/FR-PVC/PUR |
| সর্বোচ্চ কন্ডাক্টর তাপমাত্রা | 70-125°C (অপারেশন), 250°C (S/C) পর্যন্ত |
| নমন ব্যাসার্ধ | 6-12D |

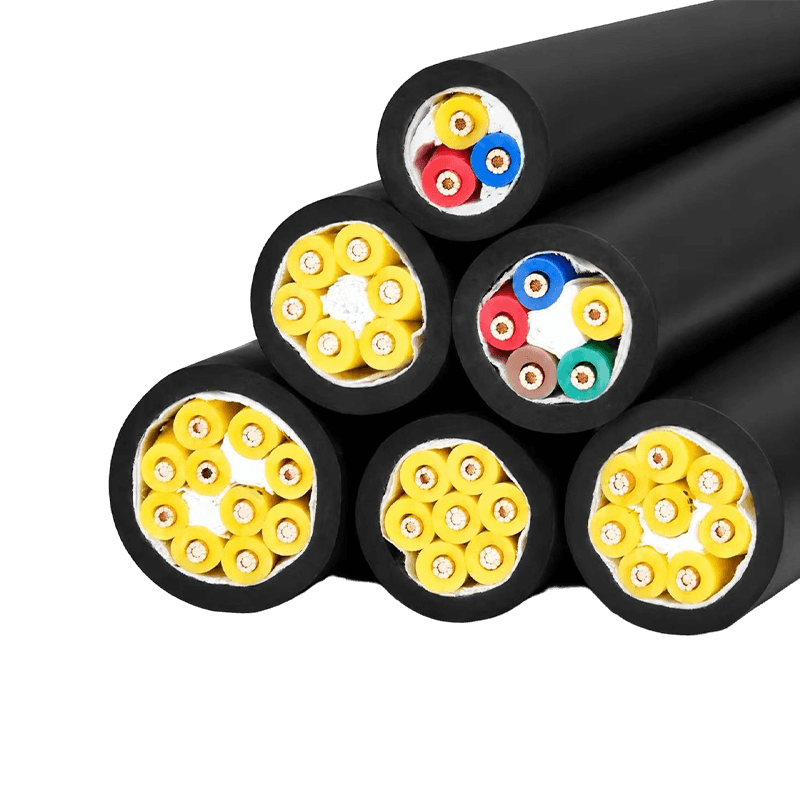

| মূল কনফিগারেশন | মাল্টি-কোর (2–61C) |
| ক্রস-সেকশন রেঞ্জ | 0.5-10 মিমি² (AWG 22-8) |
| কন্ডাক্টর Flexibility | ক্লাস 2/5/6 |
বৈশিষ্ট্য:
1. চমৎকার নিরোধক কর্মক্ষমতা, স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করা;
2. জটিল নিয়ন্ত্রণ ব্যবস্থার সাথে মানিয়ে নিতে একাধিক মূল গণনা বিকল্প;
3. শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, সংকেত ক্ষয় হ্রাস;
4. তেল এবং রাসায়নিক জারা প্রতিরোধী, শিল্প পরিবেশের জন্য উপযুক্ত।
আবেদন:
এই পণ্যটি বিশেষভাবে 450/750V এবং নীচের রেটযুক্ত ভোল্টেজ সহ কন্ট্রোল সিস্টেম এবং পরিমাপ সার্কিটের জন্য ডিজাইন করা হয়েছে। এটি বিভিন্ন নিয়ন্ত্রণ, সংকেত, সুরক্ষা এবং পরিমাপ সিস্টেমে স্থিতিশীল সংযোগ এবং সংকেত সংক্রমণের জন্য উপযুক্ত।
1. শিল্প অটোমেশন নিয়ন্ত্রণ ব্যবস্থা;
2. পাওয়ার প্ল্যান্ট এবং সাবস্টেশন নিয়ন্ত্রণ সার্কিট;
3. মেশিন টুল বৈদ্যুতিক নিয়ন্ত্রণ;
4. যন্ত্র সংকেত সংক্রমণ
বর্ণনা:
প্লাস্টিক-ইনসুলেটেড কন্ট্রোল ক্যাবল হল ট্রান্সমিশন লাইনগুলি বিশেষভাবে স্বয়ংক্রিয় নিয়ন্ত্রণ, পর্যবেক্ষণ সিস্টেম, এবং 450/750V এবং নীচের AC রেটেড ভোল্টেজ সহ যন্ত্র সংযোগের জন্য ডিজাইন করা হয়েছে। শিল্প অটোমেশন, পাওয়ার সিস্টেম এবং বুদ্ধিমান ভবনগুলির "নিউরাল নেটওয়ার্ক" হিসাবে, তারা নিয়ন্ত্রণ সংকেতের সঠিক এবং নির্ভরযোগ্য সংক্রমণ নিশ্চিত করে। পণ্যের এই সিরিজটি কঠোরভাবে জাতীয় মান GB/T 9330-2020 মেনে চলে, উচ্চ-মানের অক্সিজেন-মুক্ত কপার কন্ডাক্টর এবং পরিবেশ বান্ধব প্লাস্টিক সামগ্রী ব্যবহার করে। এটি পলিভিনাইল ক্লোরাইড (PVC) নিরোধক, ক্রস-লিঙ্কড পলিথিন (XLPE) নিরোধক, এবং কম-ধোঁয়া হ্যালোজেন-মুক্ত (WDZ) নিরোধক সহ বিভিন্ন নিরোধক আবরণ সংমিশ্রণ অফার করে, যা সাধারণ অ্যাপ্লিকেশন থেকে বিশেষ পরিবেশগত এবং সুরক্ষা প্রয়োজনীয়তাগুলির জন্য ব্যাপক চাহিদা মেটাতে পারে৷
রেটেড ভোল্টেজ Uo/U: 450/750V
সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রা: পিভিসি অন্তরণ: 70℃
XLPE নিরোধক: 90℃
শর্ট সার্কিটের সময় সর্বাধিক কন্ডাক্টর তাপমাত্রা (≤5s): PVC নিরোধক: 160℃
XLPE নিরোধক: 250℃
পাড়ার সময় পরিবেষ্টিত তাপমাত্রা: 0 ℃ থেকে কম হওয়া উচিত নয়
ইনস্টলেশনের সময় ন্যূনতম নমন ব্যাসার্ধের প্রয়োজনীয়তা:
নিরস্ত্র তারগুলি:
পিভিসি অন্তরণ: তারের বাইরের ব্যাসের 6 গুণের কম নয়
XLPE নিরোধক: তারের বাইরের ব্যাসের 8 গুণের কম নয়
সাঁজোয়া বা কপার টেপ শিল্ডেড কেবল: তারের বাইরের ব্যাসের 12 গুণের কম নয়
শিল্ডেড নমনীয় তারগুলি: তারের বাইরের ব্যাসের 6 গুণের কম নয়

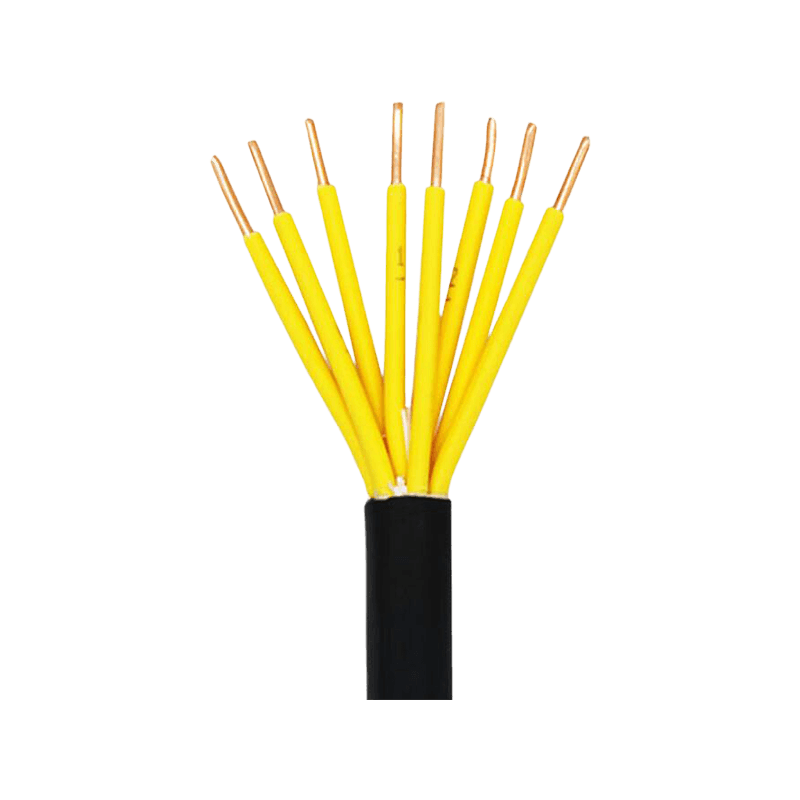

কেভিভি
উদ্ধৃতি প্রাপ্ত
প্লাস্টিক উত্তাপ নিয়ন্ত্রণ তারের
| কন্ডাক্টর | তামা |
| নিরোধক | পিভিসি |
| ফিলিং | পলিপ্রোপিলিন-ভরা দড়ি |
| ব্যাগের চাবুক | সিপিপি টেপ |
| খাপ | পিভিসি |
| কন্ডাকটরের সর্বোচ্চ তাপমাত্রা | 70 |
| নমন ব্যাসার্ধ | 6-12D |
আমাদের সম্পর্কে
Zhejiang Huapu Cable Co., Ltd.
Zhejiang Huapu Cable Co., Ltd. একটি পেশাদার তার ও কেবল প্রস্তুতকারক যা উৎপাদন, বিক্রয়, গবেষণা ও উন্নয়ন এবং সেবা একীভূত করে। কোম্পানিটি বিভিন্ন পণ্যের উৎপাদন ও উন্নয়নে বিশেষজ্ঞ, যার মধ্যে রয়েছে ক্রস-লিঙ্কড পলিথিন এবং পিভিসি ইনসুলেটেড পাওয়ার কেবল, কন্ট্রোল কেবল, ওভারহেড কেবল, অ্যালুমিনিয়াম স্ট্র্যান্ডেড ওয়্যার, স্টিল-কোর অ্যালুমিনিয়াম স্ট্র্যান্ডেড ওয়্যার, বিল্ডিং ওয়্যার, জেনারেল রাবার-শীথেড ফ্লেক্সিবল কেবল, পাওয়ার প্লাগ কর্ড, রেডিও ফ্রিকোয়েন্সি কেবল, কমিউনিকেশন কেবল, কম্পিউটার কেবল, সেইসাথে লো স্মোক হ্যালোজেন-ফ্রি, ফ্লেম-রিটার্ড্যান্ট, ফায়ার-রেজিস্ট্যান্ট এবং ফায়ারপ্রুফ কেবলের মতো বিশেষ বৈদ্যুতিক সরঞ্জাম পণ্য।
হিসাবে কন্ট্রোল ক্যাবল প্রস্তুতকারক এবং কন্ট্রোল ক্যাবল সরবরাহকারী চীনে, উন্নত প্রযুক্তি, শক্তিশালী প্রযুক্তিগত দক্ষতা, ব্যাপক পরীক্ষার সক্ষমতা এবং সুসজ্জিত পরীক্ষাগার সুবিধা সহ, কোম্পানিটি আধুনিক উৎপাদন লাইন পরিচালনা করে এবং অত্যাধুনিক পরিদর্শন ও পরীক্ষার সরঞ্জাম ব্যবহার করে। এটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ স্বীকৃতি, ISO 9001 গুণমান ব্যবস্থাপনা সিস্টেম, ISO 14001 পরিবেশ ব্যবস্থাপনা সিস্টেম, OHSAS 18001 পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থাপনা সিস্টেম, "Zhejiang Manufacturing" মান এবং চীন বাধ্যতামূলক পণ্য (CCC) সার্টিফিকেশন সহ সার্টিফিকেশন অর্জন করেছে। কোম্পানিটি একটি জাতীয় শিল্প পণ্য উৎপাদন লাইসেন্সও ধারণ করে।
হিসাবে কন্ট্রোল ক্যাবল কারখানা এবং প্লাস্টিক ইনসুলেটেড কন্ট্রোল কেবল প্রস্তুতকারক, কোম্পানিটি একটি ব্যাপক ব্যবস্থাপনা সিস্টেম প্রতিষ্ঠা করেছে, দৃঢ়ভাবে বিশ্বাস করে যে উচ্চতর গুণমান গ্রাহক সন্তুষ্টি এবং বাজার সাফল্যের চাবিকাঠি, যা একটি উচ্চ-প্রান্তের ব্র্যান্ড ইমেজ গড়ে তুলতে সাহায্য করে। গ্রাহকের চাহিদার ভিত্তিতে, কোম্পানি তার ক্লায়েন্টদের জন্য সর্বোচ্চ সুবিধা নিশ্চিত করতে ক্রমাগত উদ্ভাবনের চেষ্টা করে।
কঠোরতা, দক্ষতা, সততা, বাস্তববাদ, নম্রতা এবং ঐক্যের নীতি দ্বারা পরিচালিত, কোম্পানিটি সবুজ ও পরিবেশবান্ধব পণ্যের বিশ্বব্যাপী প্রবক্তা হওয়ার লক্ষ্য রাখে। শীর্ষস্থানীয় তার ও কেবল পণ্য সরবরাহ করার পাশাপাশি, সরবরাহ কাস্টম কন্ট্রোল কেবল, এটি বৈজ্ঞানিক ব্যবস্থাপনা, মানসম্মত উৎপাদন, প্রিমিয়াম গুণমান, সন্তোষজনক সেবা এবং একটি অসাধারণ সুনামের মাধ্যমে সব ক্ষেত্রের অংশীদারদের সাথে সহযোগিতা করে পারস্পরিক সাফল্য অর্জনে প্রতিশ্রুতিবদ্ধ।
-
০ ০১
কোম্পানি নিবন্ধিত
-
০একর ০২
কারখানা এলাকা
-
০০৩
কর্মচারী
-
০%০৪
৩ বছরের বেশি কাজের অভিজ্ঞতা সম্পন্ন কর্মচারীর হার
উচ্চ মানের সম্মান
পরিবেশ সুরক্ষা সার্টিফিকেশন এবং মান
সংবাদ ও ব্লগ
শিল্প জ্ঞান
কিভাবে ভোল্টেজ রেটিং নিয়ন্ত্রণ সিস্টেমে তারের নির্বাচন প্রভাবিত করে
450/750V রেটিং চালু আছে প্লাস্টিকের উত্তাপ নিয়ন্ত্রণ তারের s কেবলমাত্র সর্বোচ্চ থ্রেশহোল্ড নয় — এটি তারের নিরোধক শ্রেণীকে সংজ্ঞায়িত করে এবং প্রতিরক্ষামূলক ডিভাইস, টার্মিনাল ব্লক এবং ঘেরের সাথে সামঞ্জস্যপূর্ণতা নির্ধারণ করে। অমিল ভোল্টেজ রেটিং কন্ট্রোল প্যানেলে প্রাথমিক নিরোধক অবক্ষয়ের সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি।
অনুশীলনে, কন্ট্রোল সার্কিটগুলি খুব কমই তাদের রেট ভোল্টেজ সিলিং এর কাছাকাছি কাজ করে। রেটিং পরিবর্তে নিয়ন্ত্রণ করে অস্তরক শক্তি এবং ক্রিপেজ দূরত্ব নিরোধক উপাদান দ্বারা প্রয়োজনীয়। লো-ভোল্টেজ কন্ট্রোল সিস্টেমের জন্য, 450/750V-রেটেড কেবলগুলি একটি অর্থপূর্ণ নিরাপত্তা মার্জিন প্রদান করে, বিশেষ করে ক্ষণস্থায়ী স্পাইক বা গ্রাউন্ড ফল্ট সহ পরিবেশে।
ভোল্টেজ শ্রেণীর সাথে সারিবদ্ধ করার মূল বিষয়গুলি:
- টার্মিনাল ব্লক রেট করা ভোল্টেজ অবশ্যই তারের নিরোধক রেটিং এর সমান বা বেশি হতে হবে
- তারের গ্রন্থি এবং নালী ফিটিং একই ইনস্টলেশন বিভাগের জন্য রেট করা উচিত
- বিভিন্ন ভোল্টেজ ক্লাসের তারগুলিকে একসাথে বান্ডিল করার জন্য বান্ডিল জুড়ে প্রয়োগ করার জন্য সর্বোচ্চ-রেটেড তারের নিরোধক প্রয়োজন
- IEC 60227 এবং GB/T 9330 এই কেবল পরিবারের জন্য আনুষ্ঠানিক রেফারেন্স ফ্রেমওয়ার্ক প্রদান করে
Zhejiang Huapu Cable Co., Ltd. IEC এবং GB উভয় স্ট্যান্ডার্ডের সাথে কঠোরভাবে সম্মতিতে এই কেবলগুলি তৈরি করে, যা সংগ্রহকারী দলগুলিকে অডিট এবং সিস্টেম সার্টিফিকেশনের জন্য প্রয়োজনীয় ডকুমেন্টেশন আস্থা প্রদান করে।
কোর কাউন্ট এবং ক্রস-সেকশন: আপনার সার্কিট ডিজাইনের সাথে মাল্টি-কোর কন্ট্রোল তারের মিল
মাল্টি-কোর কন্ট্রোল ক্যাবল দুটি প্রাথমিক পরামিতি দ্বারা নির্দিষ্ট করা হয়: কোরের সংখ্যা এবং কন্ডাক্টর ক্রস-সেকশন (mm²)। এগুলি বিনিময়যোগ্য সিদ্ধান্ত নয় - একটি সংকেত ক্ষমতা নিয়ন্ত্রণ করে, অন্যটি বর্তমান-বহন ক্ষমতা এবং দূরত্বের উপর ভোল্টেজ ড্রপ নিয়ন্ত্রণ করে।
| আবেদন | সাধারণ ক্রস-সেকশন | কারণ |
|---|---|---|
| যন্ত্র সংকেত সংক্রমণ | 0.5 - 0.75 মিমি² | কম বর্তমান, নমনীয়তা অগ্রাধিকার |
| PLC/রিলে কন্ট্রোল সার্কিট | 1.0 - 1.5 মিমি² | বর্তমান ক্ষমতা এবং রাউটিং ঘনত্বের ভারসাম্য |
| মোটর নিয়ন্ত্রণ / যোগাযোগকারী তারের | 2.5 মিমি² | উচ্চতর কুণ্ডলী স্রোত এবং দীর্ঘ রান |
| সাবস্টেশন সুরক্ষা সার্কিট | 2.5 - 4.0 মিমি² | ফল্ট বর্তমান প্রয়োজনীয়তা এবং প্রবিধান সম্মতি |
কোর গণনা নির্বাচন অতিরিক্ত কোর অনুমান করা উচিত — শিল্প অনুশীলন তারের পুনরায় টানা ছাড়াই ভবিষ্যতের পরিবর্তনগুলিকে মিটমাট করার জন্য বর্তমান সার্কিটের প্রয়োজনের বাইরে 10-20% অতিরিক্ত কোর বরাদ্দ করার পরামর্শ দেয়। এটি মেশিন টুল বৈদ্যুতিক নিয়ন্ত্রণ এবং প্যানেল তৈরিতে বিশেষভাবে প্রাসঙ্গিক যেখানে রেট্রোফিটিং ব্যয়বহুল।

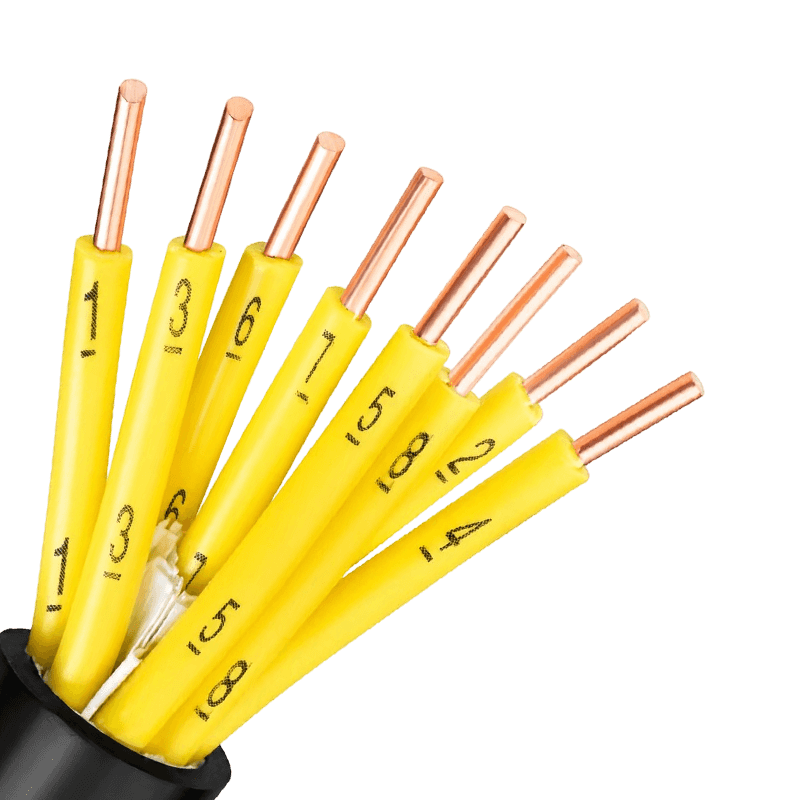

ঘন মাল্টি-কোর লেআউটের জন্য, কন্ডাক্টর শনাক্তকরণও গুরুত্বপূর্ণ: অনুক্রমিক সংখ্যা, IEC 60445 প্রতি রঙ কোডিং, বা একটি সংমিশ্রণ উভয়ই কমিশনিং ত্রুটি হ্রাস করে এবং রক্ষণাবেক্ষণ ট্রেসিংকে সহজ করে।
কন্ট্রোল ক্যাবলে পিভিসি ইনসুলেশন: এটি কোথায় কাজ করে এবং যেখানে এটির সীমা আছে
PVC (পলিভিনাইল ক্লোরাইড) কম খরচে, প্রক্রিয়াকরণের সহজতা এবং বিস্তৃত রাসায়নিক প্রতিরোধের কারণে প্লাস্টিকের উত্তাপ নিয়ন্ত্রণ তারের জন্য প্রভাবশালী নিরোধক উপাদান হিসাবে রয়ে গেছে। যাইহোক, উপাদান পছন্দ ইনস্টলেশন পরিবেশ দ্বারা চালিত করা উচিত, শুধুমাত্র মূল্য নয়।
যেখানে স্ট্যান্ডার্ড পিভিসি নিরোধক ভাল কাজ করে:
- স্থিতিশীল পরিবেষ্টিত তাপমাত্রা সহ অভ্যন্তরীণ ইনস্টলেশন (সাধারণত -15°C থেকে 70°C)
- সীমিত UV এক্সপোজার সহ ক্যাবিনেট, তারের ট্রে এবং নালী ব্যবস্থা নিয়ন্ত্রণ করুন
- তেল, দ্রাবক, বা ঘনীভূত অ্যাসিডের সাথে টেকসই যোগাযোগ ছাড়া পরিবেশ
কখন বিকল্প বিবেচনা করতে হবে:
- কম ধোঁয়া হ্যালোজেন-মুক্ত (LSHF/LSZH) আবদ্ধ পাবলিক স্পেস, টানেল এবং রেলের পরিবেশে ভেরিয়েন্টের প্রয়োজন যেখানে আগুনের ঘটনার সময় বিষাক্ত ধোঁয়া তৈরি করা হয়।
- শিখা-প্রতিরোধী বা আগুন-প্রতিরোধী গ্রেডগুলি পাওয়ার প্ল্যান্ট কন্ট্রোল সার্কিট এবং নিরাপত্তা-সমালোচনা ব্যবস্থার জন্য নির্দিষ্ট করা হয় যেখানে আগুনের ঘটনার সময় সার্কিট অখণ্ডতা বাধ্যতামূলক
- ক্রস-লিঙ্কড পলিথিন (এক্সএলপিই) নিরোধক 70 ডিগ্রি সেলসিয়াস ক্রমাগত অপারেটিং তাপমাত্রার বেশি অ্যাপ্লিকেশনের জন্য উচ্চতর তাপ সহ্য ক্ষমতা প্রদান করে
আমাদের উত্পাদন পরিসর এই সমস্ত নিরোধক বিভাগগুলিকে কভার করে, যার অর্থ সুনির্দিষ্টকারীরা একটি সুবিধা জুড়ে অ্যাপ্লিকেশন-নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করার সময় সরবরাহকারীর সম্পর্ককে মানসম্মত করতে পারে।

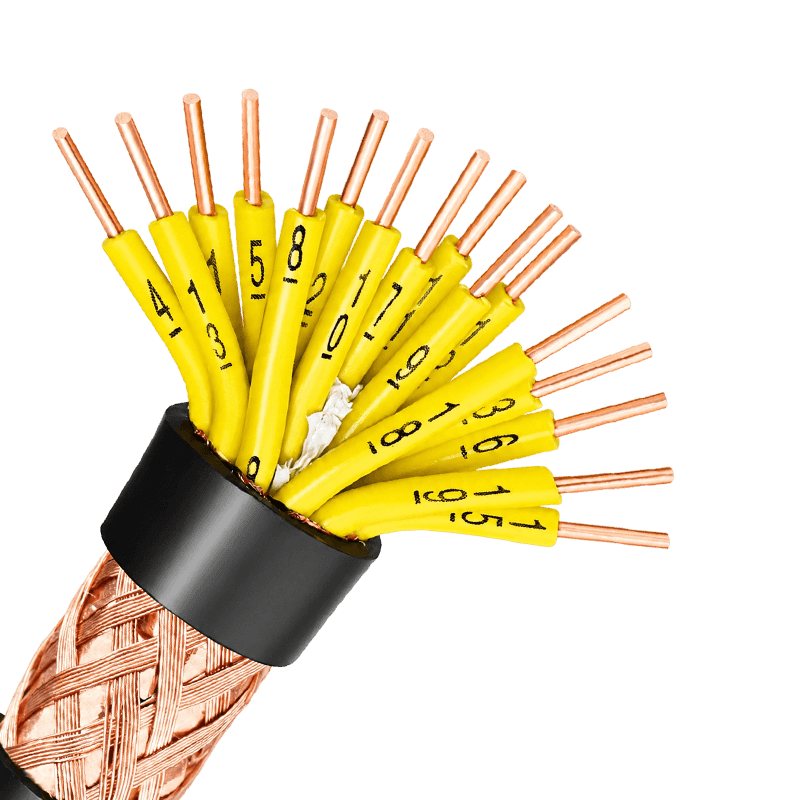

কন্ট্রোল ক্যাবলে শিল্ডিং: কখন এটি প্রয়োজনীয় এবং কি ধরনের উল্লেখ করতে হবে
সব নয় মাল্টি-কোর নিয়ন্ত্রণ তারের রানের জন্য শিল্ডিং প্রয়োজন, কিন্তু যেগুলি করে সেগুলোকে ভুল শনাক্ত করা শিল্প স্থাপনায় সংকেত হস্তক্ষেপের ঘন ঘন উৎস। সিদ্ধান্তটি সিগন্যালের ধরন, তারের রাউটিং এবং সুবিধার ইলেক্ট্রোম্যাগনেটিক পরিবেশের উপর নির্ভর করে।
সাধারণভাবে, অ্যানালগ সংকেত (4-20mA, 0-10V) এবং নিম্ন-স্তরের সেন্সর আউটপুটগুলি সবচেয়ে ঝুঁকিপূর্ণ ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) থেকে। ডিজিটাল কন্ট্রোল সিগন্যালগুলি আরও শব্দ-সহনশীল, যদিও দীর্ঘ দূরত্বে পাওয়ার ক্যাবলের সমান্তরালে কেবলগুলি চালানোর পরেও শিল্ডিংয়ের পরামর্শ দেওয়া হয়।
| শিল্ড টাইপ | কভারেজ | জন্য সেরা | বাণিজ্য বন্ধ |
|---|---|---|---|
| অ্যালুমিনিয়াম ফয়েল (সামগ্রিক) | ~100% | উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ, কমপ্যাক্ট রাউটিং | কম নমনীয়, বারবার ফ্লেক্সের অধীনে ফয়েল ক্র্যাকিং প্রবণ |
| তামার বিনুনি (সামগ্রিক) | 85-95% | কম ফ্রিকোয়েন্সি ইএমআই, ড্র্যাগ চেইন/চলন্ত অ্যাপ্লিকেশন | বড় ব্যাস, উচ্চ খরচ |
| পৃথক জোড়া ঢাল | প্রতি জোড়া | সংকেত জোড়া মধ্যে Crosstalk প্রতিরোধ | উভয় প্রান্তে আরও জটিল সমাপ্তি |
একটি সাধারণভাবে উপেক্ষিত নিয়ম: শিল্ড গ্রাউন্ডিং শুধুমাত্র এক প্রান্তে প্রয়োগ করা আবশ্যক বেশিরভাগ ইন্সট্রুমেন্ট সিগন্যাল সার্কিটে গ্রাউন্ড লুপ স্রোত রোধ করার জন্য যা খুব শব্দের পরিচয় দেয় ঢালটি ব্লক করার জন্য। পাওয়ার প্ল্যান্ট এবং সাবস্টেশন কন্ট্রোল সার্কিটে, গ্রাউন্ডিং অনুশীলন আলাদা হতে পারে — সর্বদা সিস্টেম ইন্টিগ্রেটরের আর্থিং স্কিম অনুসরণ করুন।
রাউটিং শৃঙ্খলা সমানভাবে গুরুত্বপূর্ণ: নিয়ন্ত্রণ তারের বান্ডিল এবং উচ্চ-বর্তমান পাওয়ার তারের মধ্যে শারীরিক বিচ্ছেদ বজায় রাখা - আদর্শভাবে 200 মিমি বা তার বেশি যেখানে সমান্তরাল রান অনিবার্য — উত্সে হস্তক্ষেপ হ্রাস করে, একা রক্ষার উপর নির্ভরতা হ্রাস করে৷
