টেকনিক্যাল স্পেসিফিকেশন: পাওয়ার ক্যাবল কন্ডাক্টর ফর্ম - গোলাকার, কম্প্যাক্টেড (সেক্টর) এবং প্রোফাইলড (ট্র্যাপিজয়েডাল) কন্ডাক্টরের জন্য একটি ব্যাপক নির্দেশিকা

পাওয়ার ইঞ্জিনিয়ারিং এবং তারের নির্বাচনের ক্ষেত্রে, কন্ডাক্টর ফর্মটি তারের কার্যকারিতা, কাঠামোগত মাত্রা এবং প্রকল্পের খরচকে প্রভাবিত করার একটি গুরুত্বপূর্ণ উপাদান। বিভিন্ন কন্ডাক্টর স্ট্রাকচার ফিলিং ফ্যাক্টর, বাইরের ব্যাস, উপাদান ব্যবহার এবং ইনস্টলেশন পদ্ধতিতে উল্লেখযোগ্য বৈচিত্র প্রদর্শন করে।

বর্তমান প্রকৌশলে সাধারণ কন্ডাক্টর ফর্ম অন্তর্ভুক্ত বৃত্তাকার কন্ডাক্টর , সংকুচিত (সেক্টর / টালি -আকৃতির ) কন্ডাক্টর , এবং প্রোফাইলযুক্ত (ট্র্যাপিজয়েডাল) কন্ডাক্টর . ডিজাইনার এবং প্রকিউরমেন্ট কর্মীদের জন্য একটি স্পষ্ট রেফারেন্স প্রদান করতে এই নথিটি পদ্ধতিগতভাবে এই কাঠামোগুলি বিশ্লেষণ করে।

আমি কেন কন্ডাক্টর ফর্ম পার্থক্য?

যদিও কন্ডাক্টরদের প্রাথমিকভাবে ক্রস-বিভাগীয় এলাকা এবং প্রতিরোধের প্রয়োজনীয়তা পূরণ করতে হবে, বাস্তব প্রকৌশল আরও বেশি দাবি করে:

• কাঠামোগত ফাঁক : মাল্টি-কোর ক্যাবলে, কন্ডাক্টরের মধ্যে ফাঁক সামগ্রিক কাঠামোকে প্রভাবিত করে।
• বাইরের ব্যাস : কন্ডাকটর গঠন সরাসরি তারের সামগ্রিক ব্যাস প্রভাবিত করে.
• ইনস্টলেশন দক্ষতা : বাইরের ব্যাস প্রয়োজনীয় পাড়া স্থান, নালী আকার, এবং নির্মাণ অসুবিধা নির্ধারণ করে।
• ডিজাইন অপ্টিমাইজেশান : সঠিক ফর্ম নির্বাচন করা তারের কাঠামোগত নকশা অপ্টিমাইজ করার জন্য একটি মূল পদ্ধতি।
• উপাদান দক্ষতা : মাঝারি থেকে বড় ক্রস-সেকশনের জন্য, কন্ডাকটর ফর্মটি কেবল উপাদান যোগ করার চেয়ে বেশি গুরুত্বপূর্ণ।

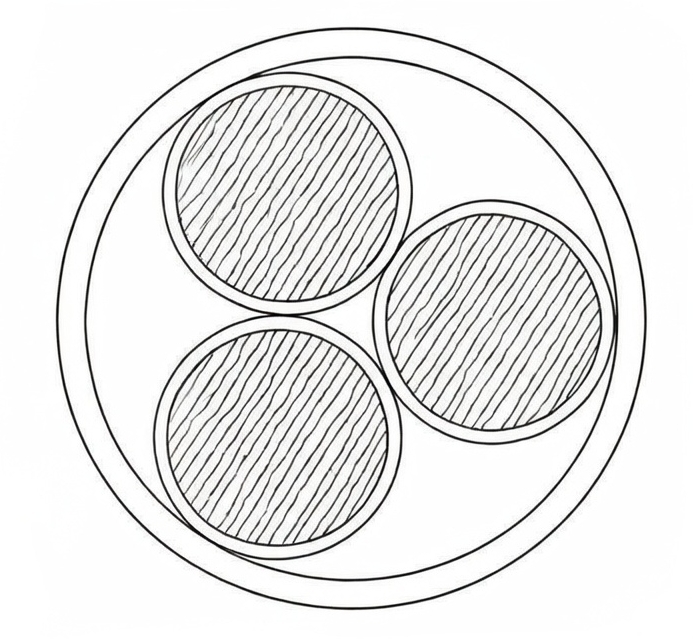

২. বৃত্তাকার কন্ডাক্টর

1. নির্মাণ:

স্ট্যান্ডার্ড স্ট্র্যান্ডেড বা কম্প্যাক্টেড বৃত্তাকার কাঠামোতে পাওয়া স্ট্র্যান্ডেড বৃত্তাকার তামা বা অ্যালুমিনিয়ামের তারগুলি নিয়ে গঠিত সবচেয়ে সাধারণ ফর্ম।

2. সুবিধা :

• প্রয়োগের দীর্ঘতম ইতিহাস সহ পরিপক্ক উত্পাদন প্রক্রিয়া।
• চমৎকার নমনীয়তা, সহজ নমন এবং ইনস্টলেশনের সুবিধা।
• মান তারের টার্মিনাল সঙ্গে উচ্চ সামঞ্জস্য.
• বিভিন্ন তারের ধরনের জন্য বহুমুখী.

3. সীমাবদ্ধতা:

বৃত্তাকার তারের মধ্যে প্রাকৃতিক ব্যবধানের ফলে কম ফিলিং ফ্যাক্টর তৈরি হয়, যার ফলে মাল্টি-কোর ডিজাইনে কম জায়গার দক্ষতা এবং বড় বাইরের ব্যাস হয়।

4. অ্যাপ্লিকেশন:

ছোট থেকে বড় ক্রস-সেকশন পাওয়ার তারগুলি , বিল্ডিং ওয়্যার, কন্ট্রোল/ইনস্ট্রুমেন্ট ক্যাবল, এবং উচ্চ-নমনীয়তা অ্যাপ্লিকেশন।

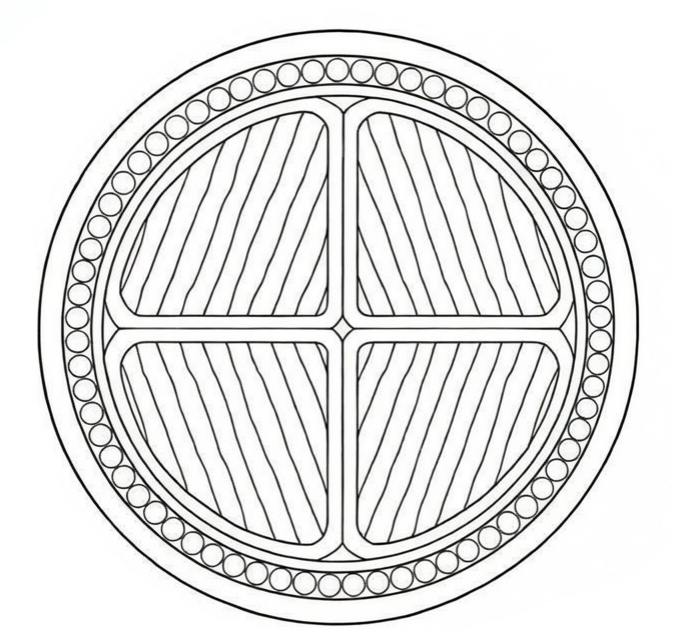

III. সংকুচিত (সেক্টর / Tile-shaped) Conductors

1. সংজ্ঞা:

ভরাট ফ্যাক্টর বাড়ানোর জন্য অ-বৃত্তাকার ক্রস-সেকশনে তারের টিপে দ্বারা গঠিত কন্ডাক্টর; সাধারণত সেক্টর বা টাইলের মতো আকার হিসাবে দেখা যায়।

2. সুবিধা:

• উল্লেখযোগ্যভাবে উচ্চ পরিবাহী ভর্তি ফ্যাক্টর.
• কার্যকরভাবে সামগ্রিক তারের বাইরের ব্যাস হ্রাস করে।
• নিরোধক এবং খাপ উপকরণ প্রয়োজনীয় ভলিউম হ্রাস.
• মাল্টি-কোর তারের কাঠামোর কম্প্যাক্টনেস বাড়ায়।

ফলাফল: একই ক্রস-সেকশনের অধীনে, এগুলি বৃত্তাকার কন্ডাক্টরের চেয়ে বেশি কমপ্যাক্ট।

3. আবেদন নোট:

অ-বৃত্তাকার বিভাগের কারণে, সমাপ্তির সময় নির্দিষ্ট টার্মিনাল বা শেষ-আকৃতির প্রয়োজন হয়।

4. অ্যাপ্লিকেশন:

লো-ভোল্টেজ মাল্টি-কোর কেবল, ডিস্ট্রিবিউশন ট্রাঙ্ক লাইন, 35 মিমি² এবং তার বেশি ক্রস-সেকশন সহ তারগুলি এবং পৌরসভার বিদ্যুৎ প্রকল্প।

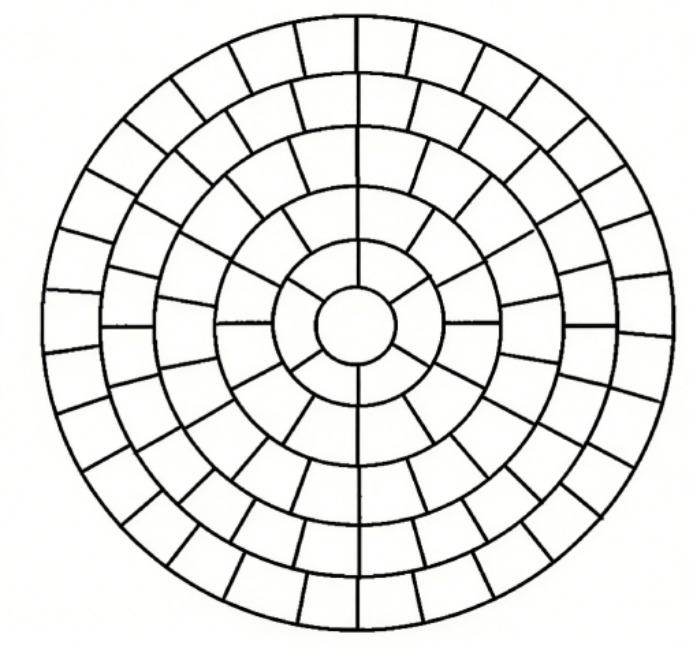

IV প্রোফাইল (ট্র্যাপিজয়েডাল / আকৃতির) কন্ডাক্টর

1. নির্মাণ:

ট্র্যাপিজয়েডাল কন্ডাক্টর নামেও পরিচিত, এগুলি ট্র্যাপিজয়েডাল-আকৃতির তারের স্ট্র্যান্ডগুলি ব্যবহার করে নির্ভুল চাপের মাধ্যমে একটি অত্যন্ত ঘন কাঠামো তৈরি করে।

2. সুবিধা:

• সর্বোচ্চ পরিবাহী ভর্তি সহগ।
• সবচেয়ে কমপ্যাক্ট তারের গঠন.
• বৈদ্যুতিক কর্মক্ষমতা বজায় রাখার সময় বাইরের ব্যাস আরও হ্রাস।
• অপ্টিমাইজ করা ধাতু উপাদান ব্যবহার.

3. অ্যাপ্লিকেশন:

মাঝারি থেকে বড় ক্রস-সেকশন পাওয়ার ক্যাবল, শহুরে গ্রিড আপগ্রেড, শিল্প পাওয়ার সিস্টেম এবং তারের ব্যাস এবং ওজনের কঠোর সীমা সহ প্রকল্প।

V. তুলনা এবং নির্বাচন নির্দেশিকা

1. তুলনা সারণি

2. বৈদ্যুতিক কর্মক্ষমতা এবং নির্বাচন পরামর্শ

• বৈদ্যুতিক স্ট্যান্ডার্ড : ফর্ম যাই হোক না কেন, সমস্ত কন্ডাক্টর একটি প্রদত্ত ক্রস-সেকশনের জন্য DC প্রতিরোধের প্রয়োজনীয়তা (যেমন, IEC 60228) পূরণ করে। একটি ফর্ম বেছে নেওয়া একটি ইঞ্জিনিয়ারিং অপ্টিমাইজেশন পছন্দ, বৈদ্যুতিক নিরাপত্তা নয়।
• ছোট ক্রস-বিভাগ : অর্থনীতি এবং বহুমুখিতা জন্য বৃত্তাকার conductors ব্যবহার করুন.
• মাল্টি-কোর মাঝারি/বড় বিভাগ : পরিপক্ক ডিজাইনের জন্য কম্প্যাক্টেড (সেক্টর) কন্ডাক্টরকে অগ্রাধিকার দিন।
• কঠোর স্থান প্রয়োজনীয়তা : সর্বাধিক কম্প্যাক্টনেসের জন্য প্রোফাইলযুক্ত (ট্র্যাপিজয়েডাল) কন্ডাক্টর ব্যবহার করুন।
