তারের নামকরণের যুক্তি: বৈশ্বিক আঞ্চলিক পার্থক্যের বিশ্লেষণ এবং মূলধারার সনাক্তকরণ সিস্টেমের ডিকোডিং

তারগুলি নির্বাচন বা ডিজাইন করার সময়, আপনি কি কখনও "YJV," "NA2XY," এবং "THHN" এর মতো অক্ষর সংমিশ্রণ দ্বারা বিভ্রান্ত বোধ করেছেন? এই কোডগুলো এলোমেলো নয়; এগুলি হল মূল "প্রযুক্তিগত পরিচয়পত্র" যা কন্ডাকটর উপাদান, নিরোধক কাঠামো, খাপের কার্যকারিতা এবং এমনকি প্রয়োগের দৃশ্যপটকে আবদ্ধ করে। বিশ্বব্যাপী, প্রযুক্তিগত ঐতিহ্য, মানক ব্যবস্থা এবং প্রকৌশল চাহিদার পার্থক্যের কারণে, বিভিন্ন অনন্য নামকরণের নিয়ম উদ্ভূত হয়েছে। এই "প্রযুক্তিগত উপভাষা" বোঝা সঠিক তারের নির্বাচন নিশ্চিত করার জন্য এবং প্রকৌশল প্রকল্পগুলিতে আন্তর্জাতিক প্রযুক্তিগত সারিবদ্ধতা অর্জনের জন্য অত্যন্ত গুরুত্বপূর্ণ।

1. আন্তর্জাতিক মূলধারার নামকরণ পদ্ধতি: দৃশ্যকল্প-ভিত্তিক এবং পেশাদার "প্রযুক্তিগত ভাষা"

1.1 চাইনিজ সিস্টেম (GB স্ট্যান্ডার্ড): কঠোর স্তরবিন্যাস "ইঞ্জিনিয়ারিং লজিক পদ্ধতি"

চাইনিজ তারের মডেলগুলি কঠোরভাবে "কন্ডাক্টর-ইনসুলেশন-ইনার শিথ-আর্মর-বাইরের খাপ" এর ক্রমানুসারী কোডিং নিয়ম অনুসরণ করে, যা যৌক্তিকভাবে পরিষ্কার, প্রকৌশলের জন্য দ্রুত ব্যাখ্যা করা সহজ এবং বড় আকারের পাওয়ার গ্রিড এবং নির্মাণ প্রকল্পগুলির সাথে পুরোপুরি অভিযোজিত।

সাধারণ ডিকোডিং উদাহরণ: YJV22-0.6/1kV

• YJ: ক্রস-লিঙ্কড পলিথিন (XLPE) নিরোধক (Y XLPE প্রতিনিধিত্ব করে, J প্রায়শই নিরোধক উপকরণের সাথে যুক্ত)
• V: পলিভিনাইল ক্লোরাইড (PVC) খাপ
• 22: প্রথম "2" ডবল ইস্পাত টেপ বর্ম নির্দেশ করে, দ্বিতীয় "2" PVC বাইরের আবরণ নির্দেশ করে
• কপার কন্ডাক্টরগুলি সাধারণত বাদ দেওয়া হয়, যখন অ্যালুমিনিয়াম কন্ডাক্টরগুলি "L" দিয়ে চিহ্নিত করা হয় (যেমন, YJLV22)

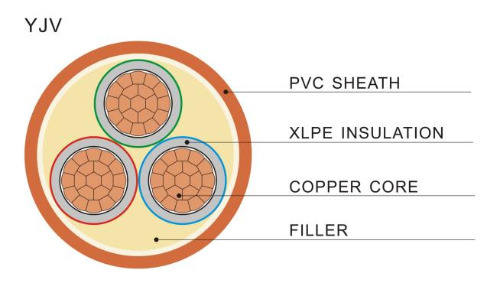

উপরের চিত্রটি স্পষ্টভাবে YJV সিরিজের তারের সাধারণ ক্রস-বিভাগীয় কাঠামো দেখায়: তামা কন্ডাকটর, XLPE নিরোধক, ফিলার, PVC খাপ এবং আর্মার স্তর।

1.2 ইউরোপীয় সিস্টেম (IEC/VDE): সংক্ষিপ্ত এবং দক্ষ "উপাদানের সংক্ষিপ্তকরণ পদ্ধতি"

ইউরোপীয় দেশগুলি সংক্ষিপ্ত কোড সহ মূল উপকরণগুলির সরাসরি সংক্ষিপ্ত রূপগুলি ব্যবহার করতে পছন্দ করে এবং EU CPR প্রবিধানের সাথে বিরামহীন একীকরণের উপর জোর দেয়।

সাধারণ ডিকোডিং উদাহরণ: NA2XY

• N: স্ট্যান্ডার্ড (নর্ম) মেনে তারের
• উত্তর: অ্যালুমিনিয়াম কন্ডাক্টর
• 2X: ক্রস-লিঙ্কড পলিথিন (XLPE) নিরোধক (2X হল XLPE-এর জন্য একটি নির্দিষ্ট শনাক্তকারী)
• Y: পলিভিনাইল ক্লোরাইড (PVC) খাপ আরেকটি সাধারণ উদাহরণ হল "H07V-K": H হল সুরেলা মান, 07 হল 450/750V ভোল্টেজ রেটিং, V হল PVC নিরোধক, এবং K হল নমনীয় পরিবাহী ফিক্সিংয়ের জন্য।

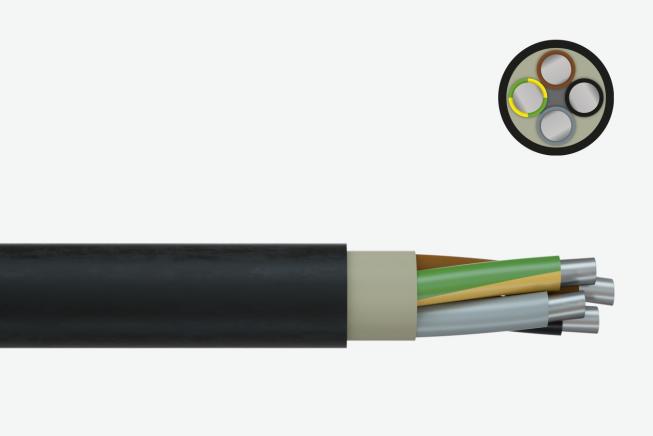

উপরের চিত্রটি NA2XY তারের একটি ক্রস-সেকশন এবং স্ট্রাকচারাল ডায়াগ্রাম দেখায়, অ্যালুমিনিয়াম কোর XLPE ইনসুলেশন পিভিসি শীথের একটি ক্লাসিক সংমিশ্রণ।

1.3 ইউএস সিস্টেম (UL/NEC): কর্মক্ষমতা-কেন্দ্রিক "কার্যকর সার্টিফিকেশন পদ্ধতি"

মার্কিন নামকরণ একটি "নিরাপত্তা কর্মক্ষমতা লেবেল" এর মতো, যা সরাসরি তাপ প্রতিরোধ এবং অগ্নি প্রতিরোধের মতো মূল সূচকগুলিকে প্রতিফলিত করে, কঠোর NEC প্রবিধান এবং বীমা দায়বদ্ধতা সিস্টেম পরিবেশন করে৷

সাধারণ ডিকোডিং উদাহরণ: THHN

• টি: থার্মোপ্লাস্টিক নিরোধক (সাধারণত পিভিসি-ভিত্তিক)
• HH: উচ্চ তাপ প্রতিরোধের রেটিং (90℃)
• N: নাইলন খাপ

এছাড়াও, অগ্নি প্রতিরোধের রেটিংগুলি (যেমন CM, CMR, CMP) এছাড়াও নির্দেশিত হয়, বাজার অ্যাক্সেস এবং অগ্নি নিরাপত্তার উপর জোর দেয়।

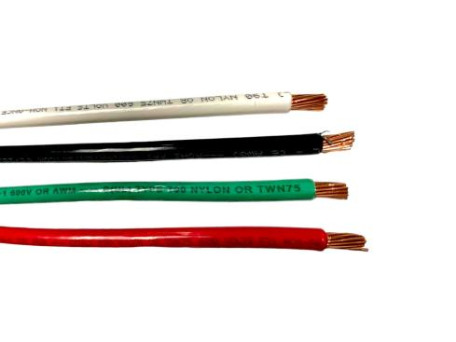

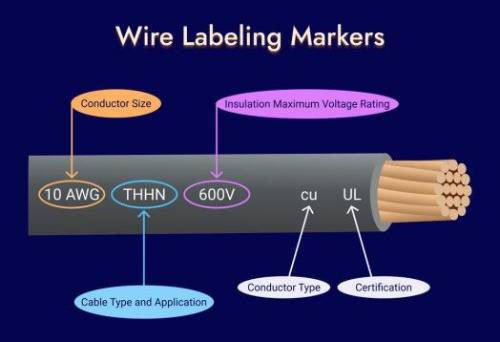

উপরের চিত্রটি THHN তারের সাধারণ চিহ্নিতকরণ পদ্ধতি এবং রঙ কোডিং দেখায়, যা সাইটে দ্রুত সনাক্তকরণের সুবিধা দেয়।

1.4 মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়া: আন্তর্জাতিক মানদণ্ডের "হাইব্রিড অ্যাপ্লিকেশন" এর অনুশীলন এলাকা

মধ্যপ্রাচ্যের (যেমন সৌদি আরব এবং ইরাক) প্রকল্পগুলির জন্য প্রায়ই IEC এবং BS/VDE-এর সাথে দ্বৈত সম্মতি প্রয়োজন এবং শিখা প্রতিবন্ধকতা এবং উচ্চ তাপমাত্রা প্রতিরোধের জন্য অতিরিক্ত কঠোর প্রয়োজনীয়তা রয়েছে; দক্ষিণ-পূর্ব এশিয়া (যেমন সিঙ্গাপুর এবং ভিয়েতনাম) একটি ব্লুপ্রিন্ট হিসাবে IEC ব্যবহার করে (CP5, TCVN, ইত্যাদি), এবং উচ্চ-সম্পদ প্রকল্পগুলি প্রায়শই সরাসরি IEC/BS নির্দিষ্ট করে, বিশেষ করে LSZH এর কম ধোঁয়া এবং হ্যালোজেন-মুক্ত বৈশিষ্ট্যের উপর জোর দেয়।

2. মৌলিক পার্থক্য: আঞ্চলিক পরিস্থিতি এবং মানগুলির সাথে সুনির্দিষ্ট অভিযোজন

চাইনিজ সিস্টেম: "দ্রুত ডিজাইনের প্রমিত সংগ্রহ" এর প্রকৌশল ছন্দ পরিবেশন করা, যার সাথে স্পষ্ট শ্রেণীবদ্ধ স্তর এবং সহজ ব্যাচ ব্যবস্থাপনা।

• ইউরোপীয় সিস্টেম: ন্যূনতম কোডিং অনুসরণ করে একটি ইউনিফাইড মার্কেট এবং নিয়ন্ত্রক প্রান্তিককরণে রুট করা হয়েছে।
• ইউএস সিস্টেম: বাণিজ্যিক বীমা এবং আইনি সংস্কৃতি থেকে উদ্ভূত, "প্রত্যয়িত কর্মক্ষমতা" জোর দেওয়া।
• মধ্যপ্রাচ্য/দক্ষিণপূর্ব এশিয়া: আন্তর্জাতিক ইপিসি (ইঞ্জিনিয়ারিং, প্রকিউরমেন্ট এবং কনস্ট্রাকশন) মডেলের অধীনে একটি আদর্শ অভিসারী ক্ষেত্র, যার জন্য পণ্যগুলিকে "মাল্টি-স্ট্যান্ডার্ড" হতে হবে।

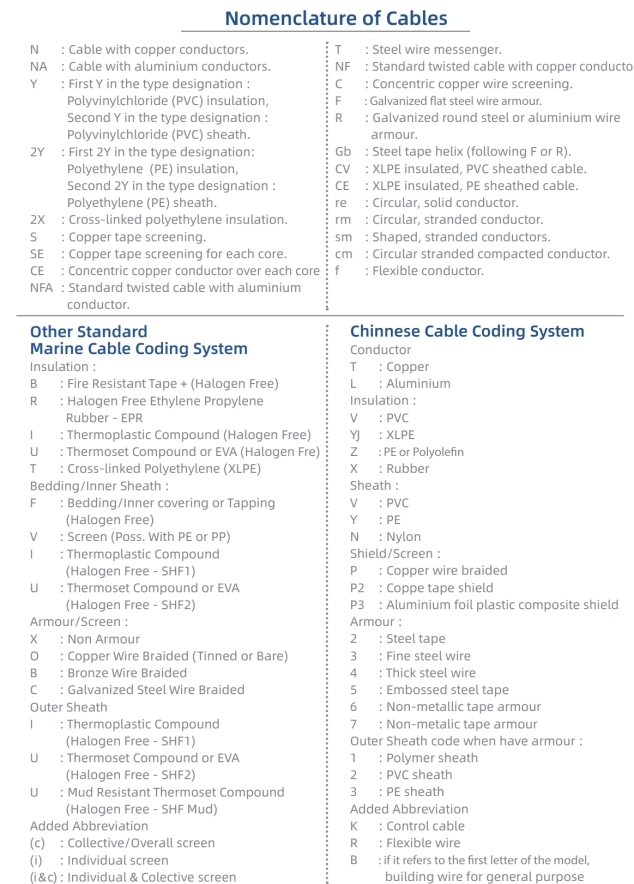

সাধারণ কেবল কোডিং দ্রুত রেফারেন্স টেবিল:

3. কেবল নির্বাচনের ক্ষেত্রে ভুলগুলি এড়িয়ে চলুন: হুয়াপু কেবলগুলি সুনির্দিষ্ট মিল সরবরাহ করে

নামকরণের নিয়ম বোঝা মাত্র প্রথম ধাপ। আরও গুরুত্বপূর্ণ, এটি আপনার প্রকল্পের ভোল্টেজ, ইনস্টলেশন পরিবেশ, অগ্নি নিরাপত্তা প্রয়োজনীয়তা, বাজেট এবং অন্যান্য বিষয়গুলির সাথে তারের মিল করা সম্পর্কে। আমরা এমন পণ্যগুলিকে অগ্রাধিকার দেওয়ার পরামর্শ দিই যেগুলি সম্পূর্ণ ধরনের পরীক্ষা এবং তৃতীয় পক্ষের শংসাপত্র পাস করেছে৷

আমরা খালি তার সহ তারের সম্পূর্ণ পরিসীমা কভার করি, পাওয়ার তারগুলি , নিয়ন্ত্রণ তারের, এবং বিশেষ তারের. সেটা YJV সিরিজের পাওয়ার ক্যাবল, KVV কন্ট্রোল ক্যাবল, WDZ-YJY লো-স্মোক হ্যালোজেন-ফ্রি ক্যাবল, ZR-YJV ফ্লেম-রিটার্ড্যান্ট ক্যাবল, বা বিভিন্ন কন্ডাক্টর আকারে (গোলাকার, ফ্যান-আকৃতির, ঢেউখেলানো) কাস্টমাইজড পণ্যগুলিই হোক না কেন, আমরা সুনির্দিষ্টভাবে শিল্পের বিভিন্ন ধরনের যোগাযোগ, যোগাযোগের প্রয়োজনের সাথে মিল রাখতে পারি।

আপনার প্রকল্পের জন্য তারের নির্বাচন সম্পর্কে আর কোন উদ্বেগ নেই! হুয়াপু ক্যাবলস আপনাকে নিখুঁত মিল খুঁজে পেতে সহায়তা করে! একটি কাস্টমাইজড নির্বাচন সমাধান পেতে নীচের লিঙ্কে ক্লিক করুন এবং পেশাদার কেবলগুলিকে আপনার প্রকল্পগুলিকে সুরক্ষিত করতে দিন৷৷
