স্মার্ট হোম লাইটিং ওয়্যারিং-এর হার্ডকোর গাইড: প্রোটোকল, স্ট্যান্ডার্ড এবং পিটফল এড়িয়ে চলা

আধুনিক স্মার্ট হোমগুলি একক ডিভাইস থেকে গভীর পুরো বাড়ির ইকোসিস্টেম সমন্বয়ে বিবর্তিত হয়েছে। আলোক ব্যবস্থার অন্তর্নিহিত ওয়্যারিং আর্কিটেকচার নেটওয়ার্কের স্থায়িত্ব, পরিমাপযোগ্যতা এবং নিরাপত্তা নির্ধারণ করে। তারের ত্রুটিগুলি সহজেই পরবর্তীতে বিশাল রক্ষণাবেক্ষণ খরচ হতে পারে। এই নিবন্ধটি প্রকৃত ইঞ্জিনিয়ারিং যুক্তি এবং আন্তর্জাতিক বৈদ্যুতিক মানগুলির উপর ভিত্তি করে স্মার্ট লাইটিং ওয়্যারিং নির্দেশিকাগুলির একটি হার্ডকোর ব্রেকডাউন প্রদান করে।

1.কমিউনিকেশন প্রোটোকল এবং টপোলজি আর্কিটেকচার

• KNX এবং শারীরিক বিচ্ছিন্নতা

অবকাঠামো-গ্রেডের স্মার্ট লাইটিংয়ে, KNX একটি ডেডিকেটেড সবুজ টুইস্টেড পেয়ার ক্যাবল ব্যবহার করে, যা 220V মেইন থেকে সম্পূর্ণভাবে শারীরিকভাবে ডেটা ট্রান্সমিশনকে বিচ্ছিন্ন করে। এর বিকেন্দ্রীভূত স্থাপত্য মানে কোন একক কেন্দ্রীয় হোস্ট নেই; কোনো একক নোড ব্যর্থতা সম্পূর্ণ নেটওয়ার্ককে পঙ্গু করবে না, অত্যন্ত উচ্চ নির্ভরযোগ্যতা প্রদান করে।

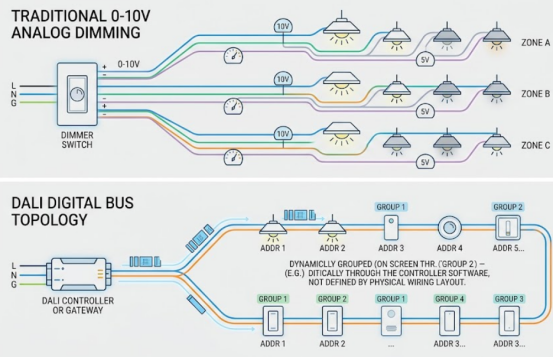

• ডালি ডিজিটাল প্রোটোকল

0-10V অ্যানালগ ডিমিং-এ সাধারণ ভোল্টেজ ড্রপ এবং ফ্লিকারিং সমস্যাগুলির তুলনায়, DALI প্রোটোকল হল একটি সত্যিকারের দ্বিমুখী ডিজিটাল যোগাযোগ৷ IEC 62386-101 মান অনুযায়ী, DALI বাসে যেকোনো দুটি ডিভাইসের মধ্যে DC ভোল্টেজ ড্রপ 2VDC এর বেশি হওয়া উচিত নয় এবং পাওয়ার সাপ্লাইয়ের সর্বোচ্চ দূরত্ব 300 মিটারের বেশি হওয়া উচিত নয়।

2. উচ্চ-ভোল্টেজ ওয়্যারিং এর জন্য মূল স্পেসিফিকেশন

• সম্পূর্ণরূপে 'কোন নিরপেক্ষ' ওয়্যারিং পরিত্যাগ করুন

ঐতিহ্যগত সুইচ শুধুমাত্র লাইভ তারের নিয়ন্ত্রণ করে। যদি একটি স্মার্ট সুইচে একটি নিরপেক্ষ তারের অভাব থাকে, তবে এটি অবশ্যই একটি আপসহীন "নো নিরপেক্ষ" স্ট্যান্ডবাই পাওয়ার মেকানিজমের উপর নির্ভর করবে, যা মারাত্মক, পর্যায়ক্রমিক LED "ফ্লিকারিং" বা "ভূতের আলো" ঘটনা ঘটায়। অধিকন্তু, 'নো নিউট্রাল' সর্বোচ্চ লোড সাধারণত প্রায় 800 ওয়াটের মধ্যে সীমাবদ্ধ থাকে, স্ট্যান্ডার্ড নিউট্রাল-লাইভ সুইচের 2500 ওয়াটের অনেক নিচে। নতুন বা সংস্কার প্রকল্পে, সমস্ত জংশন বাক্সে একটি স্বাধীন নিরপেক্ষ তার ইনস্টল করা আবশ্যক .

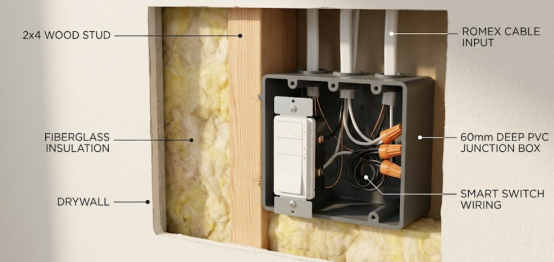

• 60 মিমি গভীর জংশন বক্স

পূর্ণ-লোড অপারেশনের সময় স্মার্ট প্যানেলগুলি উল্লেখযোগ্য তাপ উৎপন্ন করে এবং আরও তারের টার্মিনাল রাখতে হবে। প্রথাগত 50 মিমি বক্সগুলি সহজেই চাপের অধীনে নিরোধক ক্ষতির কারণ হতে পারে, সম্ভাব্য তাপ বন্ধ বা আগুনের দিকে পরিচালিত করে। 60 মিমি গভীর, বড়-ক্ষমতার PVC বাক্সগুলি কঠোরভাবে ব্যবহার করার জন্য অত্যন্ত সুপারিশ করা হয় যা UL 94 V-0 সর্বোচ্চ শিখা-প্রতিরোধী শংসাপত্র পূরণ করে।

• ভাগ করা নিরপেক্ষকে কঠোরভাবে নিষিদ্ধ করুন

বিভিন্ন সার্কিট থেকে নিরপেক্ষ তারের মিশ্রণের ফলে রক্ষণাবেক্ষণের সময় ভুলবশত ব্রেকার উল্টে গেলে মারাত্মক বৈদ্যুতিক শক হতে পারে বলে ধারণা করা নিরাপদ নিরপেক্ষকে প্রাণঘাতী ব্যাকফেড ভোল্টেজ বহন করতে পারে। অধিকন্তু, এটি তীব্র বর্তমান ভারসাম্যহীনতা সৃষ্টি করে, বিতরণ বাক্সের ফুটো সুরক্ষা সুইচের ঘন ঘন ট্রিপিংকে ট্রিগার করে, স্মার্ট সিস্টেমকে পঙ্গু করে দেয়।

3. কম-ভোল্টেজ ডিসি ড্রাইভার প্রযুক্তি

• ধ্রুবক ভোল্টেজ (সিভি):

একটি সমান্তরাল তারের আর্কিটেকচার ব্যবহার করে, LED নমনীয় স্ট্রিপগুলির জন্য উপযুক্ত। সুবিধা: র্যান্ডম অন-সাইট কাটা এবং splicing সমর্থন করে; অসুবিধা: লাইন ভোল্টেজ ড্রপ দ্বারা গুরুতরভাবে সীমিত, দীর্ঘ স্ট্রিপগুলির শেষ প্রান্তটি আবছা এবং হলুদ করে তোলে।

• ধ্রুবক বর্তমান (CC):

উচ্চ-শক্তি বিরোধী একদৃষ্টি স্পটলাইট জন্য উপযুক্ত, সিরিজ শারীরিক সংযোগ প্রয়োজন। LED থার্মাল রনঅওয়ে বার্নআউটগুলি সম্পূর্ণরূপে প্রতিরোধ করে এবং শারীরিক স্তর থেকে দীর্ঘ-দূরত্বের ভোল্টেজ ড্রপের প্রভাব দূর করে, শেষ থেকে শেষ পর্যন্ত পরম উজ্জ্বলতার সামঞ্জস্য নিশ্চিত করে।

4. কন্ট্রোল ডেডলক এবং ডিকপল্ড মোড

যখন কোনও ব্যবহারকারী শক্তি কাটতে একটি ফিজিক্যাল স্মার্ট ওয়াল সুইচ চাপেন, তখন সিলিং RGBW স্মার্ট বাল্বের ভিতরে সংহত যোগাযোগ চিপটি অবিলম্বে শক্তি হারায় এবং অফলাইনে বাধ্য হয়। এর ফলে মোবাইল অ্যাপ বা ভয়েস অ্যাসিস্ট্যান্ট সম্পূর্ণভাবে নিয়ন্ত্রণ হারাতে পারে এবং এমনকি পুরো ঘরের বেতার জাল নেটওয়ার্কের টপোলজি ক্রমাগত ভেঙে পড়তে পারে।

চূড়ান্ত সমাধান: সফ্টওয়্যার ডিকপলিং

ডিভাইস ব্যাকএন্ডে "বিচ্ছিন্ন মোড" সক্ষম করুন। সুইচের অভ্যন্তরে উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী শারীরিক রিলে স্থায়ীভাবে "বন্ধ" পরিবাহী অবস্থায় লক করা থাকে, নিশ্চিত করে যে বিদ্যুৎ সরবরাহ কখনই কাটবে না। শারীরিক বোতাম ক্রিয়াগুলি সিস্টেম মস্তিষ্কে পাঠানো বিশুদ্ধ ডিজিটাল কমান্ডে রূপান্তরিত হয়। বাল্ব প্রতিস্থাপনের সময় দুর্ঘটনাজনিত বৈদ্যুতিক শক প্রতিরোধ করার জন্য এই "সর্বদা-চালু" সমাধানটির জন্য বিতরণ বাক্সে অত্যন্ত দৃশ্যমান সতর্কতা লেবেল প্রয়োজন।

FAQ

প্রশ্ন 1: লো-ভোল্টেজ সিগন্যাল তার এবং উচ্চ-ভোল্টেজ পাওয়ার লাইন কি একই নালী ভাগ করতে পারে?

ক: একেবারে না। পর্যায়ক্রমে চৌম্বকীয় ক্ষেত্র এবং উচ্চ ভোল্টেজের ক্ষণস্থায়ী বৃদ্ধি গুরুতর ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) সৃষ্টি করে, যা সরাসরি ডাটা প্যাকেটের ক্ষতি বা লো-ভোল্টেজ নেটওয়ার্কে নিয়ন্ত্রণ ব্যর্থতার দিকে পরিচালিত করে। আন্তর্জাতিক মান 30 সেমি (12 ইঞ্চি) একটি ন্যূনতম সমান্তরাল ছাড়পত্র বাধ্যতামূলক করে; যদি ক্রসিং অনিবার্য হয়, তাদের অবশ্যই 90-ডিগ্রি কোণে লম্বভাবে অতিক্রম করতে হবে।

প্রশ্ন 2: স্মার্ট এলইডি ডাউনলাইটগুলি বন্ধ হয়ে যাওয়ার পরেও কেন ঝিমঝিম করে?

ক: এটি সাধারণত আপস করা "কোন নিরপেক্ষ" স্মার্ট সুইচের কারণে হয়। অফ স্টেটে, তারা বিদ্যুতের জন্য বাল্বের মাধ্যমে একটি ক্ষুদ্র প্রবাহ আঁকতে বাইপাস সার্কিট ব্যবহার করে। LED ক্যাপাসিটরে চার্জগুলি পরিবাহী প্রান্তে জমা হয়, আলো নির্গত হয় এবং তারপর নিভে যায়, পুনরাবৃত্তি করে একটি ঝিকিমিকি বা "ভূতের আলো" ঘটনা তৈরি করে।

প্রশ্ন 3: ক্রস-বর্ডার কেনার সময় বা সস্তা রিলে মডিউল ব্যবহার করার সময় সবচেয়ে বড় নিরাপত্তা বিপত্তি কী?

ক: স্থানীয় সংবিধিবদ্ধ নিরাপত্তা সার্টিফিকেশন (যেমন IEC/CE, UL, CCC) পেতে ব্যর্থ হওয়া বা নামমাত্র বর্তমান রেটিং এর সাথে তারের গেজ মেলাতে ব্যর্থ হওয়া। যদি একটি ছোট-কারেন্ট মডিউল একটি উচ্চ-পাওয়ার লোডের সাথে সংযুক্ত থাকে, তাহলে পরিচিতিগুলি দ্রুত তাপ ও ​​অক্সিডাইজ করবে, তাপীয় বার্ধক্যকে ত্বরান্বিত করবে এবং নিরোধক উপকরণগুলির বিচ্ছিন্নতাকে ত্বরান্বিত করবে, শেষ পর্যন্ত সরঞ্জামগুলি পুড়ে যাবে বা এমনকি আগুনও ঘটবে৷
