XLPE ইনসুলেটেড তারের আয়ুষ্কাল কত?

ক্রস-লিঙ্কড পলিথিন (XLPE) ইনসুলেটেড ক্যাবলের ডিজাইন লাইফ সাধারণত 20 থেকে 30 বছর। যাইহোক, প্রকৃত অপারেশন, আধুনিক শারীরিক সেবা জীবন XLPE তারের 40 থেকে 60 বছর পর্যন্ত পৌঁছতে পারে, যদি তারা সর্বোচ্চ লোড সীমাতে দীর্ঘমেয়াদী অপারেশনের শিকার না হয় এবং চরম পরিবেশগত ক্ষতি থেকে সুরক্ষিত থাকে। 90 ডিগ্রি সেলসিয়াসের রেট করা অপারেটিং তাপমাত্রায়, নিরোধক উপাদান উচ্চ অস্তরক শক্তি বজায় রাখে। যাইহোক, যখন অপারেটিং তাপমাত্রা 95°C এবং 105°C এর মধ্যে বেড়ে যায়, তখন তারের প্রত্যাশিত আয়ুষ্কাল 7 থেকে 30 বছরে নেমে যায়।

XLPE কেবলগুলি তাদের উচ্চতর বৈদ্যুতিক নিরোধক বৈশিষ্ট্য, অত্যন্ত কম অস্তরক ক্ষতি, চমৎকার তাপ প্রতিরোধের, এবং উচ্চ যান্ত্রিক শক্তির কারণে মাঝারি, উচ্চ এবং অতিরিক্ত-উচ্চ ভোল্টেজ পাওয়ার গ্রিডগুলির মূল মেরুদণ্ডে পরিণত হয়েছে। একটি তারের আয়ুষ্কাল হল একটি গতিশীল অবক্ষয় ফাংশন যা যৌথভাবে তাপমাত্রা, বৈদ্যুতিক ক্ষেত্র, আর্দ্রতা (জল গাছের প্রভাব) এবং যান্ত্রিক চাপ দ্বারা নির্ধারিত হয়।

কোর লাইফস্প্যান ডেটা এবং আন্তর্জাতিক মান

• ডিজাইন বেসলাইন: আন্তর্জাতিক মান যেমন IEC 60502 কঠোরভাবে XLPE তারের জন্য সর্বাধিক অনুমোদিত অবিচ্ছিন্ন কন্ডাক্টর অপারেটিং তাপমাত্রা 90°C নির্ধারণ করে। এই থ্রেশহোল্ডটি উচ্চ-আণবিক পলিমারের তাপীয় অক্সিডেটিভ অবক্ষয়ের হারের উপর ভিত্তি করে সেট করা হয়েছে।
• তাপমাত্রার সীমা: XLPE তারের জন্য অনুমোদিত জরুরী ওভারলোড তাপমাত্রা 105°C থেকে 130°C পর্যন্ত হয়, যখন শর্ট সার্কিটের সময় তারা যে তাত্ক্ষণিক তাপমাত্রা সহ্য করতে পারে তা 250°C পর্যন্ত পৌঁছাতে পারে (5 সেকেন্ডের বেশি নয়)।
• প্রকৃত সেবা জীবন: 90°C এর আদর্শ অপারেটিং তাপমাত্রায়, XLPE উপাদানের প্রত্যাশিত জীবনকাল 40 থেকে 60 বছরের মধ্যে। যদি তারের বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিতে আংশিক লোড অবস্থার অধীনে ধারাবাহিকভাবে কাজ করে (উদাহরণস্বরূপ, কন্ডাক্টরের তাপমাত্রা প্রায় 70 ডিগ্রি সেলসিয়াস বজায় রেখে), এর প্রকৃত আয়ুষ্কাল সহজেই 50 বছরের চিহ্ন অতিক্রম করতে পারে।

XLPE তারের কোর এজিং মেকানিজম

তারের নিরোধক বার্ধক্য একটি অপরিবর্তনীয় শারীরিক এবং রাসায়নিক প্রক্রিয়া যা অস্তরক শক্তি হ্রাসের দিকে পরিচালিত করে। প্রাথমিক প্রক্রিয়াগুলি নিম্নলিখিত চারটি চাপ দ্বারা চালিত হয়:

• তাপ বার্ধক্য: উচ্চ তাপমাত্রার দীর্ঘমেয়াদী এক্সপোজার তাপ অক্সিডেটিভ অবক্ষয় ঘটায়। ম্যাক্রোস্কোপিকভাবে, এটি ব্রেক এ লংগেশন (EAB) এবং প্রসার্য শক্তিতে উল্লেখযোগ্য ড্রপ সহ উপাদানের ক্ষত হিসাবে প্রকাশ করে। প্রকৌশল মূল্যায়নে, যখন EAB এর প্রারম্ভিক মূল্যের 50% এ নেমে আসে, তখন এটি উপাদানটির জন্য "ভৌত জীবনের শেষ" বলে গণ্য হয়।
• বৈদ্যুতিক বার্ধক্য: নিরোধক স্তরের মধ্যে মাইক্রোস্কোপিক ত্রুটিগুলি (যেমন শূন্যতা বা অমেধ্য) বৈদ্যুতিক ক্ষেত্রের বিকৃতি ঘটায়, যা আংশিক স্রাব (PD) এর দিকে পরিচালিত করে। সময়ের সাথে সাথে, বৈদ্যুতিক ক্ষয় "বৈদ্যুতিক বৃক্ষ" গঠন করে, যা অবশেষে নিরোধক স্তরে প্রবেশ করে, যার ফলে বিপর্যয়কর ভাঙ্গন হয়। হাই ভোল্টেজ ডাইরেক্ট কারেন্ট (HVDC) অ্যাপ্লিকেশনে স্পেস চার্জ জমা হওয়া বৈদ্যুতিক ক্ষেত্রের বিকৃতিকে আরও বাড়িয়ে তোলে।
• জল গাছ লাগানো: এটি আর্দ্র পরিবেশে "অদৃশ্য হত্যাকারী"। একটি বিকল্প বৈদ্যুতিক ক্ষেত্রের ক্রিয়াকলাপের অধীনে, আর্দ্রতা অন্তরকের মধ্যে মাইক্রোস্কোপিক ত্রুটিগুলির মধ্যে প্রবেশ করে, জল-ভরা মাইক্রো-ভয়েডগুলির একটি গাছের মতো নেটওয়ার্ক তৈরি করে। এটি ইনসুলেটরের সামগ্রিক ভোল্টেজ-সহ্য ক্ষমতা উল্লেখযোগ্যভাবে হ্রাস করে।
• যান্ত্রিক এবং রাসায়নিক চাপ: ইনস্টলেশনের সময় ন্যূনতম নমন ব্যাসার্ধের প্রয়োজনীয়তাগুলি মেনে চলতে ব্যর্থতা (যান্ত্রিক ক্লান্তি) মাইক্রোস্কোপিক শূন্যতাকে প্রসারিত করবে, যা আংশিক স্রাব এবং জল গাছের সূচনাকে ব্যাপকভাবে প্রচার করবে। অধিকন্তু, সামুদ্রিক পরিবেশে ক্লোরাইড আয়নগুলির মতো আয়নগুলি উচ্চ তাপমাত্রায় রাসায়নিক অবক্ষয় ঘটাতে পারে, যার ফলে XLPE এর আয়তনের প্রতিরোধ ক্ষমতা তীব্রভাবে হ্রাস পায়।

জীবনকালের পূর্বাভাস এবং উন্নত ডায়গনিস্টিক পদ্ধতি

অবশিষ্ট দরকারী জীবন (RUL) সঠিকভাবে অনুমান করার জন্য, শিল্প নিম্নলিখিত গাণিতিক মডেল এবং অ-ধ্বংসাত্মক পরীক্ষার প্রযুক্তি নিয়োগ করে:

গাণিতিক মডেল

• তাপীয় জীবন ভবিষ্যদ্বাণী মডেল: আরহেনিয়াস সমীকরণের উপর ভিত্তি করে। এই মডেলটি তাপমাত্রা এবং আয়ুষ্কালের মধ্যে একটি সূচকীয় সম্পর্ক প্রকাশ করে: তাপমাত্রায় প্রতি 10 ডিগ্রি সেলসিয়াস হ্রাসের জন্য, তাপীয় বার্ধক্যের জীবনকাল দ্বিগুণ হয়।
• বৈদ্যুতিক চাপ জীবন মডেল: ইনভার্স পাওয়ার মডেল (IPM) এর উপর ভিত্তি করে। এর মূল প্যারামিটার, ভোল্টেজ এন্ডুরেন্স কোফিসিয়েন্ট (VEC), বৈদ্যুতিক বার্ধক্যের জন্য উপাদানটির প্রতিরোধের পরিমাপ করে। উচ্চ-মানের XLPE উপকরণগুলির সাধারণত 15 থেকে 30 এর মধ্যে একটি VEC থাকে।

ডায়াগনস্টিক পদ্ধতির বিবর্তন

• ডিসি হিপট (সরাসরি বর্তমান উচ্চ সম্ভাব্য পরীক্ষা): এটি এখন অপ্রচলিত এবং অত্যন্ত ধ্বংসাত্মক। উচ্চ ডিসি ভোল্টেজ XLPE নিরোধকের ভিতরে "স্পেস চার্জ" জমা করে। যখন AC অপারেশন পুনরায় শুরু হয়, তখন সুপার ইমপোজ করা বৈদ্যুতিক ক্ষেত্রগুলি তাত্ক্ষণিকভাবে ভঙ্গুর নিরোধক স্তরটিকে ভেঙে ফেলতে পারে।

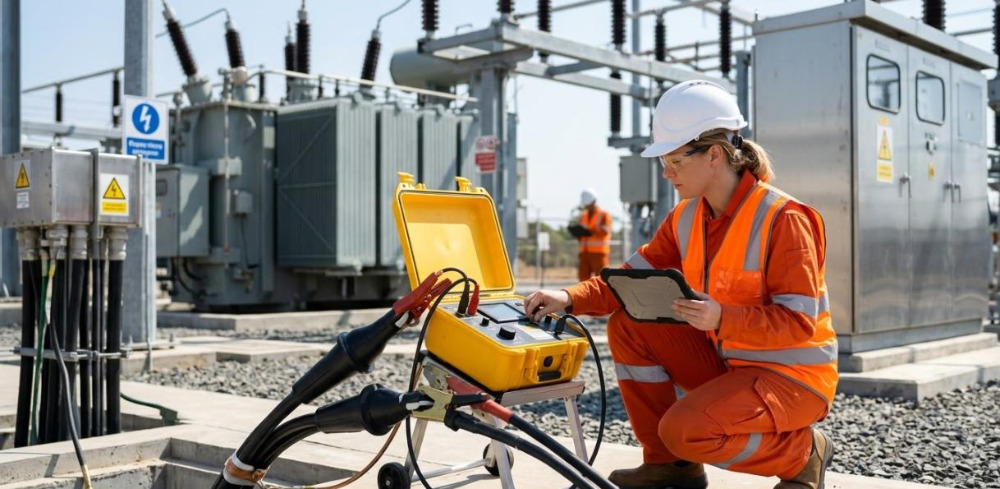

• ভিএলএফ (খুব কম ফ্রিকোয়েন্সি) পরীক্ষা: শিল্পের পছন্দের বিকল্প। এটি অতি-নিম্ন ফ্রিকোয়েন্সি (0.1 Hz) এসি পাওয়ার ব্যবহার করে, যা স্পেস চার্জের প্রভাব এড়ায় যখন নিয়ন্ত্রিত পরীক্ষার সময় মারাত্মকভাবে ক্ষয়প্রাপ্ত ত্রুটিগুলি নিরাপদে ভেঙে যায়।
• ট্যান ডেল্টা (অস্তরক ক্ষতি কোণ স্পর্শক) ডায়াগনস্টিকস: XLPE তারগুলিতে জলের গাছের বার্ধক্য এবং আর্দ্রতা প্রবেশের মূল্যায়নের জন্য "সোনার মান"। টেস্টিং ভোল্টেজ বৃদ্ধির সাথে সাথে ক্ষতির মানগুলির অ-রৈখিক বৃদ্ধি পরিমাপ করে ("টিপ-আপ" প্রভাব), এটি বার্ধক্যের তীব্রতা সঠিকভাবে পরিমাপ করে।
• আংশিক স্রাব (পিডি) পর্যবেক্ষণ: নিরোধক স্তরের মধ্যে মাইক্রোস্কোপিক ত্রুটিগুলি সঠিকভাবে চিহ্নিত করতে ব্যবহৃত হয় (যেমন, জয়েন্টগুলিতে বায়ু ফাঁক বা ক্ষতিগ্রস্ত শিল্ডিং স্তর)।

এক্সএলপিই কেবলের জীবনকাল বাড়ানোর জন্য ইঞ্জিনিয়ারিং অনুশীলন এবং গুণমানের নিশ্চয়তা

XLPE তারের জন্য 50 বছরের বেশি পরিষেবা জীবন অর্জনের জন্য উত্পাদন থেকে অপারেশন পর্যন্ত ব্যাপক মান নিয়ন্ত্রণের প্রয়োজন:

• উত্পাদন এবং প্রিমিয়াম উপাদান নির্বাচন চূড়ান্ত নিয়ন্ত্রণ

অতি-পরিচ্ছন্ন পরিবেশে উচ্চ-বিশুদ্ধতার উপকরণ ব্যবহার এবং উত্পাদিত হতে হবে।

একটি ট্রিপল এক্সট্রুশন প্রক্রিয়া বাস্তবায়ন করা কন্ডাক্টর শিল্ড, XLPE ইনসুলেশন লেয়ার এবং ইনসুলেশন শিল্ডের মধ্যে পারমাণবিক-স্তরের বন্ধন নিশ্চিত করে, যা আংশিক স্রাবকে ট্রিগার করতে পারে এমন ইন্টারলেয়ার এয়ার গ্যাপ সম্পূর্ণরূপে দূর করে।

বাহ্যিক আর্দ্রতা সম্পূর্ণরূপে বিচ্ছিন্ন করতে ট্রি-রিটার্ড্যান্ট এক্সএলপিই (টিআর-এক্সএলপিই) উপকরণ এবং ব্যাপক জল-অবরোধক নকশা (অনুদৈর্ঘ্য জল-অবরোধক সুতা/টেপ, রেডিয়াল জল-অবরোধকারী খাপ) ব্যবহার করা।

• অনুগত ইনস্টলেশন এবং যান্ত্রিক সুরক্ষা

বাঁকানো ব্যাসার্ধ (বাহ্যিক ব্যাসের 10 থেকে 15 গুণের কম নয়) এবং উত্তাপের স্তরে মাইক্রো-ফাটল রোধ করার জন্য টান টান কঠোরভাবে নিয়ন্ত্রণ করতে হবে।

জয়েন্ট এবং সমাপ্তি একটি তারের লাইনের সবচেয়ে দুর্বল অংশ। অমেধ্য প্রবর্তন এড়াতে তাদের বানান তুলনামূলকভাবে শুষ্ক, ধুলো-মুক্ত পরিবেশে করা উচিত।

• অপারেশনাল এনভায়রনমেন্ট অপ্টিমাইজেশান এবং থার্মাল ম্যানেজমেন্ট

তাপ অপচয় এবং তাপ সঞ্চয় রোধ করার জন্য তারের মধ্যে যুক্তিসঙ্গত ব্যবধান বজায় রাখুন।

দীর্ঘমেয়াদী পূর্ণ-লোড অপারেশন এড়াতে একটি উপযুক্ত প্রশস্ততা মার্জিন রেখে ডিরেটেড অপারেশন গ্রহণ করার পরামর্শ দেওয়া হয়।

ওভারভোল্টেজ এবং বজ্রপাতের আঘাতের কারণে সৃষ্ট উচ্চ-ফ্রিকোয়েন্সি ভোল্টেজ স্পাইকগুলি শোষণ করার জন্য নির্ভরযোগ্য সার্জ প্রোটেক্টর (লাইটনিং অ্যারেস্টার) ইনস্টল করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন:

প্রশ্ন 1: কেন আধুনিক পাওয়ার সিস্টেমগুলি প্রচলিত PVC তারের পরিবর্তে XLPE তারগুলি ব্যাপকভাবে ব্যবহার করে?

ক: XLPE (ক্রস-লিঙ্কড পলিইথিলিন) একটি ত্রি-মাত্রিক নেটওয়ার্কযুক্ত থার্মোসেটিং কাঠামো বৈশিষ্ট্যযুক্ত, যা ক্রমাগত অপারেটিং তাপমাত্রা 90°C পর্যন্ত, PVC (সর্বোচ্চ 70°C) ছাড়িয়ে যেতে দেয়। অধিকন্তু, XLPE উচ্চতর অস্তরক শক্তি, কম অস্তরক ক্ষতির গর্ব করে এবং পোড়ালে বিষাক্ত হ্যালোজেন গ্যাস নির্গত করে না। এটি জীবনকাল এবং বৈদ্যুতিক কর্মক্ষমতা উভয় ক্ষেত্রেই ব্যাপকভাবে পিভিসি তারগুলিকে ছাড়িয়ে যায়।

Q2: একটি XLPE তারের সর্বোচ্চ অপারেটিং তাপমাত্রা হল 90°C৷ মাঝে মাঝে এই তাপমাত্রা অতিক্রম করলে তারের অবিলম্বে জ্বলে যাবে?

ক: এটি অবিলম্বে জ্বলবে না, তবে এটি তাপীয় বার্ধক্যকে ত্বরান্বিত করবে। আন্তর্জাতিক মান 105°C বা এমনকি 130°C পর্যন্ত স্বল্পমেয়াদী জরুরী ওভারলোডিংয়ের অনুমতি দেয়। যাইহোক, আরহেনিয়াস বার্ধক্য মডেল অনুসারে, প্রতি 10 ডিগ্রি সেন্টিগ্রেডের জন্য তাপমাত্রা রেট করা মানকে ছাড়িয়ে যায়, নিরোধক স্তরের অবক্ষয় হার দ্বিগুণ হয়। দীর্ঘমেয়াদী অতিরিক্ত-তাপমাত্রা অপারেশন তারের মোট আয়ুষ্কালকে ব্যাপকভাবে হ্রাস করবে।

প্রশ্ন 3: "ওয়াটার ট্রিয়িং" কী এবং কীভাবে এটি প্রতিরোধ করা যায়?

ক: ওয়াটার ট্রিইং হল মাইক্রো-ভয়েডের একটি গাছের মতো নেটওয়ার্ক যখন আর্দ্রতা ইনসুলেটরে মাইক্রোস্কোপিক ত্রুটিগুলি আক্রমণ করে এবং XLPE তারের মধ্যে একটি বিকল্প বৈদ্যুতিক ক্ষেত্র এবং একটি আর্দ্র পরিবেশের সম্মিলিত ক্রিয়ায় ক্রমাগত প্রসারিত হয়। প্রতিরোধের পদ্ধতিগুলির মধ্যে রয়েছে: জল-অবরোধকারী নকশাগুলি ব্যবহার করা (যেমন রেডিয়াল জল-অবরোধক আবরণ এবং অনুদৈর্ঘ্য জল-অবরোধকারী সুতা), ট্রি-রিটার্ড্যান্ট সামগ্রী (TR-XLPE) ব্যবহার করা এবং ইনস্টলেশনের সময় তারের বাইরের আবরণ যাতে আঁচড়ানো না হয় তা নিশ্চিত করা৷

প্রশ্ন 4: আমি বহু বছর ধরে পরিষেবাতে থাকা তারগুলির নিরোধক অবস্থা পরীক্ষা করতে চাই। আমি কি একটি স্ট্যান্ডার্ড ডিসি হিপট পরীক্ষক ব্যবহার করতে পারি?

ক: একেবারে না। XLPE তারের উপর ঐতিহ্যগত উচ্চ-ভোল্টেজ ডিসি পরীক্ষা করা অত্যন্ত ধ্বংসাত্মক। উচ্চ ডিসি ভোল্টেজ নিরোধকের মধ্যে "স্পেস চার্জ" জমা করে। একবার পরীক্ষার পরে AC পাওয়ার পুনরুদ্ধার করা হলে, নিরোধক স্তরটি - যা অন্যথায় স্বাভাবিকভাবে কাজ চালিয়ে যেতে পারে - তাত্ক্ষণিক ভাঙ্গনের জন্য অত্যন্ত সংবেদনশীল।

প্রশ্ন 5: যদি DC হিপট টেস্টিং ব্যবহার করা না হয়, তাহলে XLPE তারের বার্ধক্য ডিগ্রী বৈজ্ঞানিকভাবে মূল্যায়ন করা উচিত?

ক: ইন্ডাস্ট্রি স্ট্যান্ডার্ডগুলি খুব কম ফ্রিকোয়েন্সি (VLF, 0.1 Hz) AC সহ্য করে ভোল্টেজ টেস্টিং ট্যান ডেল্টা (ডাইইলেক্ট্রিক লস অ্যাঙ্গেল ট্যানজেন্ট) ডায়াগনস্টিকসের সাথে ব্যবহার করার পরামর্শ দেয়। VLF টেস্টিং ক্ষতিকারক স্পেস চার্জ তৈরি করে না, যখন ট্যান ডেল্টা টেস্টিং বিভিন্ন ভোল্টেজে লিকেজ কারেন্টের অ-রৈখিক বৃদ্ধি বৈশিষ্ট্য (টিপ-আপ) পরিমাপ করে তারের ভিতরে জল গাছের তীব্রতা সঠিকভাবে পরিমাপ করতে পারে, যার ফলে আপনাকে প্রতিরোধমূলক প্রতিস্থাপনের পরিকল্পনা করতে সহায়তা করে।
